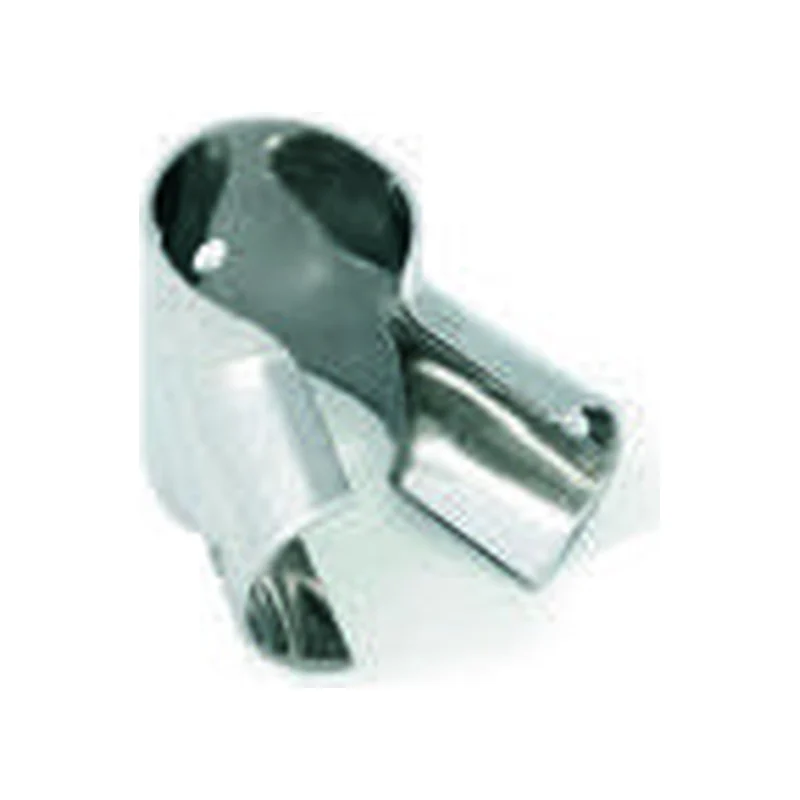

Giunti a T aperti 90°
Giunti a T aperti 90° in acciaio inox AISI 316 lucidato. Confronta diametri delle sedi e ingombri per la configurazione del corrimano.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm, salvo filettature. Schema illustrativo non in scala. Verificare il prodotto ricevuto prima di praticare i fori.
Disegno tecnico
Tipo A/B distingue le due misure, non due angoli. D: sede tubo; L: lunghezza. La scheda tecnica aggiornata documenta solo la configurazione a 90°; l’eventuale versione a 60° richiede conferma prima dell’offerta.
Varianti e quote dimensionali
| Tipo | D (mm) | L (mm) | RFQ |
|---|---|---|---|
| A | 23 | 52 | |
| B | 26 | 52 |
I diametri interni delle sedi non equivalgono necessariamente alla misura nominale del tubo. Verificare accoppiamento e fissaggio; quote soggette a variazioni tra lotti.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
Richiedi offerta
