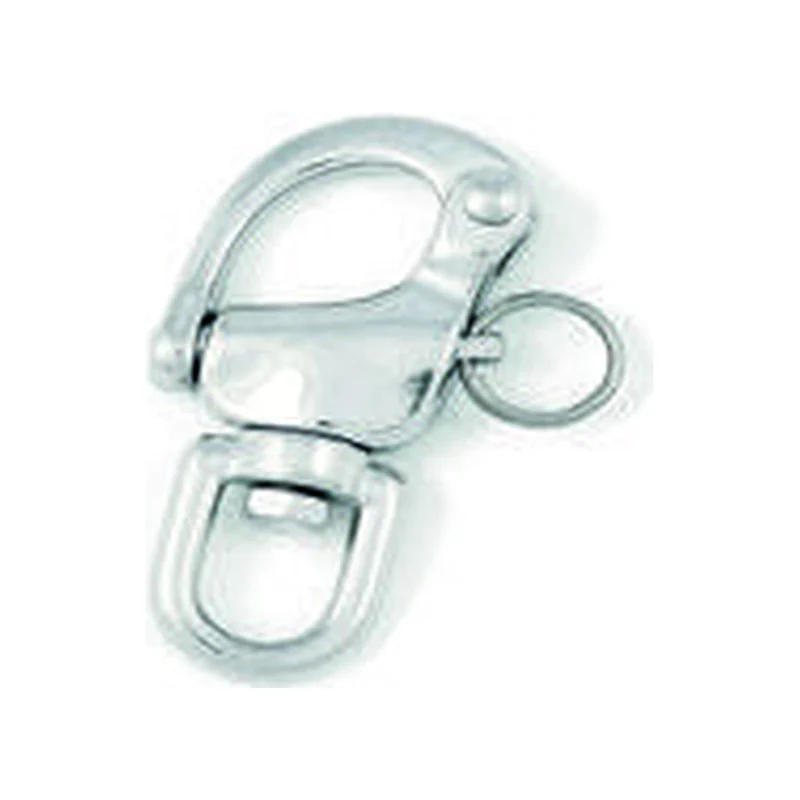

Moschettoni girevoli a sgancio rapido
Moschettoni girevoli a sgancio rapido per forniture professionali. La selezione dell’accessorio parte da apertura, attacchi e dimensioni; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 316 / A4
- Molla
- AISI 304
Disegno tecnico
Quote in mm. Schema illustrativo non in scala. Le caratteristiche sono indicative e possono variare tra lotti; verificare la variante richiesta.
- L
- lunghezza totale
- A
- luce interna del gancio
- B
- luce interna dell’anello fisso o girevole
Varianti e quote dimensionali
| L (mm) | A (mm) | B (mm) | Carico di lavoro indicativo da catalogo (kg) | Carico di rottura (kg) | RFQ |
|---|---|---|---|---|---|
| 70 | 12 | 12 | 450 | 650 | |
| 87 | 16 | 16 | 650 | 890 | |
| 124 | 22 | 23 | 950 | 1600 |
Materiali e finiture
- Materiale
- AISI 316 / A4
- Molla
- AISI 304
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Carico di lavoro e carico di rottura sono grandezze distinte. Questi accessori non sono destinati ad apparecchiature di sollevamento, imbracature, sostegno di carichi o sistemi anticaduta. I valori indicativi devono essere verificati per la variante e le condizioni di impiego.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
