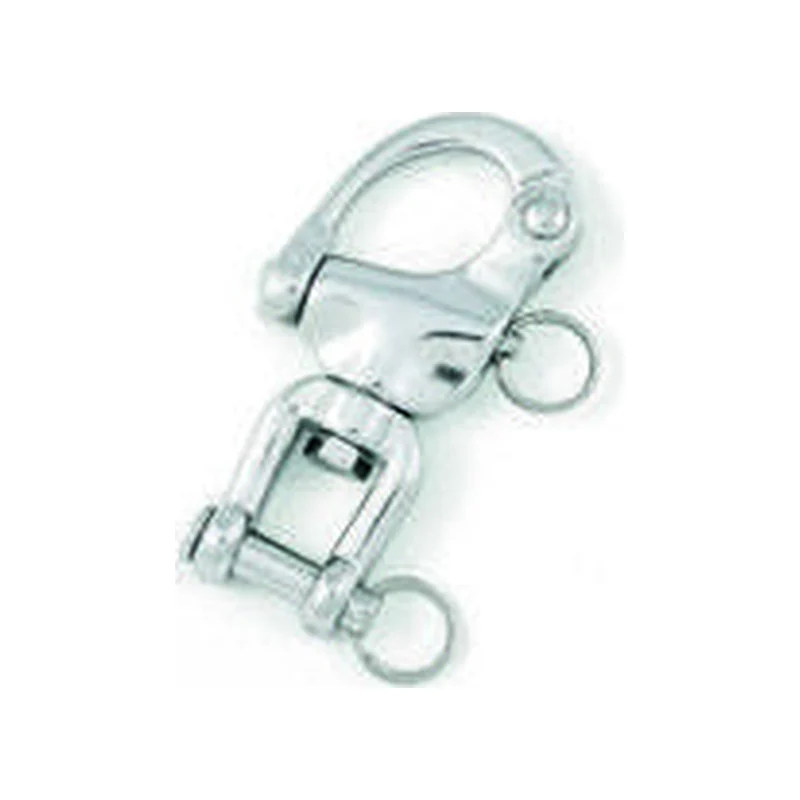

Moschettoni con forcella a sgancio rapido
Moschettoni con forcella a sgancio rapido per forniture professionali. La selezione dell’accessorio parte da apertura, attacchi e dimensioni; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 316 / A4
- Molla
- AISI 304
Disegno tecnico
Quote in mm. Schema illustrativo non in scala. Le caratteristiche sono indicative e possono variare tra lotti; verificare la variante richiesta. La scheda aggiornata specifica il solo carico di rottura; il carico di lavoro deve essere confermato e non è dedotto da quello di rottura. Tolleranze documentate: L, A, D1, D2, D3 e D4 ±5%; D e H −8%/+2%; W −0%/+10%.
- L
- lunghezza totale
- A
- luce interna del gancio
- D
- diametro del perno della forcella
- D1
- diametro esterno dell’anello di tiro
- D2
- diametro del filo dell’anello
- D3
- diametro del perno di sgancio
- D4
- diametro della testa del perno di sgancio
- H
- profondità interna della forcella fino al perno
- W
- apertura interna della forcella
Varianti e quote dimensionali
| L (mm) | A (mm) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | H (mm) | W (mm) | Carico di lavoro indicativo da catalogo (kg) | Carico di rottura (kg) | RFQ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 68 | 13 | 5 | 20 | 1,5 | 3,8 | 6 | 12,5 | 10 | — | 640 | |
| 87 | 16 | 6 | 20 | 1,5 | 4,5 | 8 | 15 | 12 | — | 880 | |
| 128 | 22 | 10 | 20 | 1,5 | 5,0 | 10 | 25 | 20 | — | 1630 |
Materiali e finiture
- Materiale
- AISI 316 / A4
- Molla
- AISI 304
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Carico di lavoro e carico di rottura sono grandezze distinte. Questi accessori non sono destinati ad apparecchiature di sollevamento, imbracature, sostegno di carichi o sistemi anticaduta. I valori indicativi devono essere verificati per la variante e le condizioni di impiego.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
