Morsetti Duplex per cavo

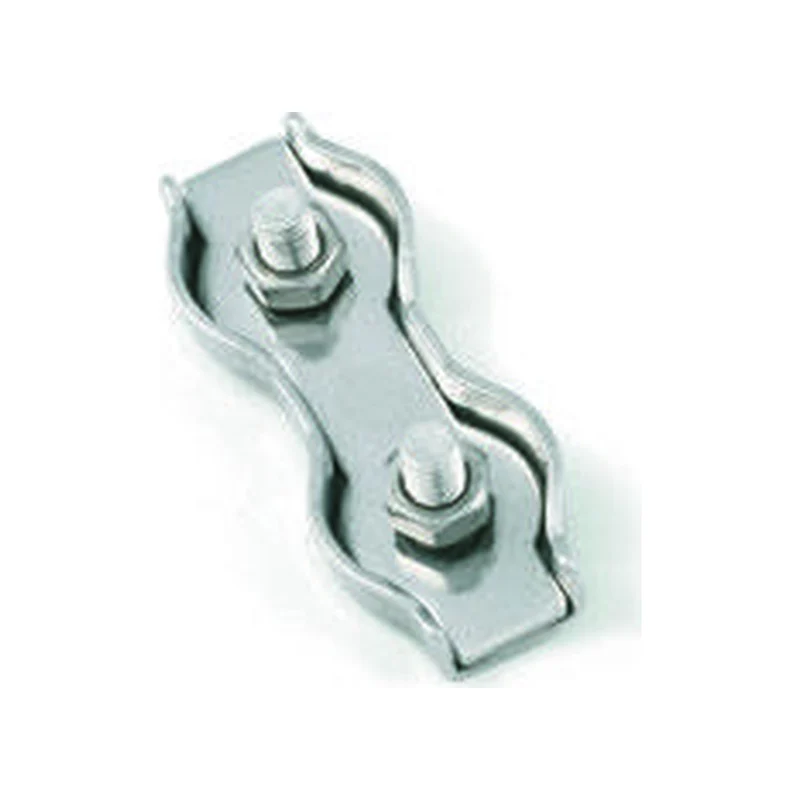

Morsetti Duplex per cavo in acciaio inox AISI 316. Confronta diametro della fune, misure e configurazioni nella tabella.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm, salvo il filetto metrico M. Schema illustrativo non in scala. Verificare dimensioni e configurazione nella richiesta.
Disegno tecnico
B: larghezza del corpo; L: lunghezza del corpo; D: filetto metrico; H: ingombro totale nella vista laterale, fino all’estremità del perno. Configurazione a due perni. Non utilizzare per sollevamento o sistemi anticaduta.
Varianti e quote dimensionali
| Ø fune (mm) | B (mm) | D filetto | H (mm) | L (mm) | RFQ |
|---|---|---|---|---|---|
| 2 | 12 | M4 | 14 | 30 | |
| 3 | 14 | M4 | 14 | 36 | |
| 4 | 18 | M5 | 19 | 40 | |
| 5 | 20 | M5 | 19 | 50 | |
| 6 | 24 | M6 | 23 | 60 | |
| 8 | 30 | M8 | 29 | 72 | |
| 10 | 35 | M10 | 32 | 90 |
Quote indicative, soggette a variazioni di produzione. La tabella non attribuisce una portata al morsetto o all’assemblaggio.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
Richiedi offerta
