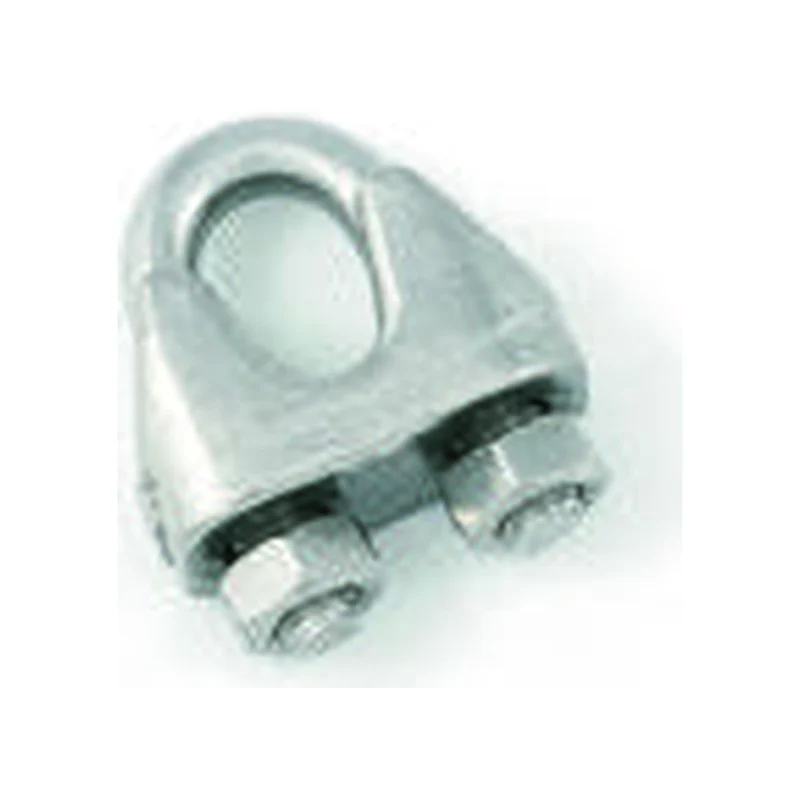

Morsetti a cavallotto per cavo
Morsetti a cavallotto per cavo in acciaio inox AISI 316. Confronta diametro della fune, misure e configurazioni nella tabella.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm, salvo il filetto metrico M. Schema illustrativo non in scala. Verificare dimensioni e configurazione nella richiesta.
Disegno tecnico
L: altezza totale; A: larghezza della base; D1: filetto metrico; H: altezza della sella, esclusi dado e tratto filettato sporgente. Tipo simile DIN 741; non idoneo al sollevamento. Verificare numero di morsetti, posa e serraggio per il terminale previsto: la sola misura non definisce la resistenza del collegamento.
Varianti e quote dimensionali
| Ø fune (mm) | L (mm) | A (mm) | D1 filetto | H (mm) | RFQ |
|---|---|---|---|---|---|
| 2 | 18 | 15,5 | M3 | 9,7 | |
| 3 | 19 | 17,5 | M3 | 10,7 | |
| 4 | 22 | 21 | M4 | 13 | |
| 5 | 28 | 24,5 | M5 | 14,5 | |
| 6 | 34 | 27,5 | M6 | 16,5 | |
| 8 | 38 | 30,5 | M6 | 19,5 | |
| 10 | 45 | 37,5 | M8 | 22,5 | |
| 13 | 56 | 46,5 | M10 | 25 | |
| 19 | 85 | 61,5 | M12 | 37,5 |
Quote indicative, soggette a variazioni di produzione. La tabella non attribuisce una portata al morsetto o all’assemblaggio.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
