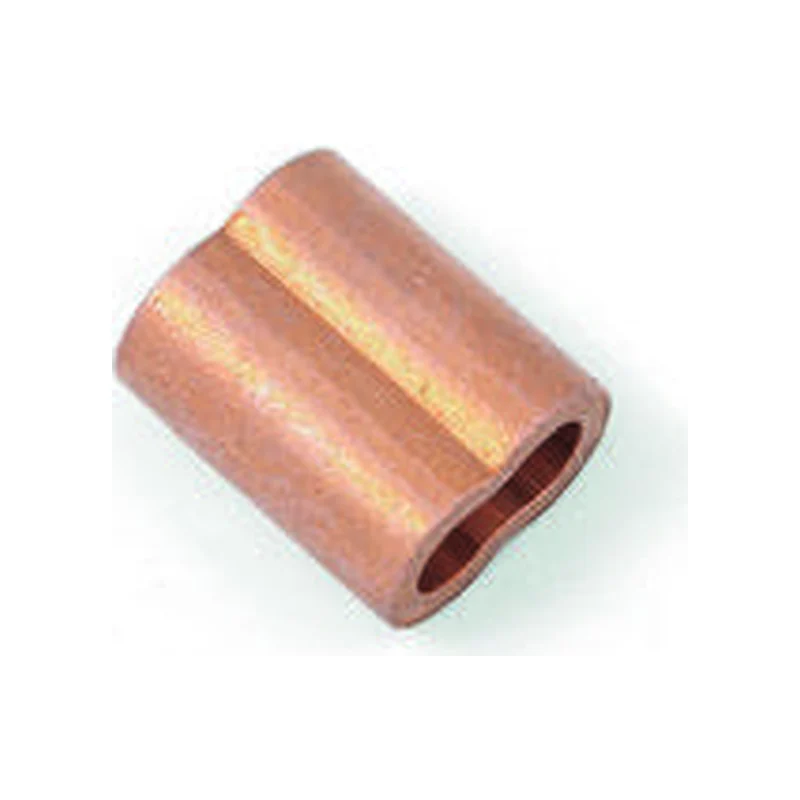

Manicotti in rame per impiombature
Manicotti in rame per impiombature di funi metalliche. Scegliere la misura in base al diametro del cavo e confermare il procedimento di pressatura.
- Materiale
- Rame
Disegno tecnico
Quote in mm, salvo diversa indicazione. Schema illustrativo non in scala. Dati indicativi della fonte; verificare la configurazione nella richiesta.
Disegno tecnico
Cavo: diametro nominale della fune; A: larghezza interna indicata della sezione del manicotto prima della pressatura; L: lunghezza del manicotto. Materiale: rame. La fonte non specifica utensile, matrice, numero di pressature o resistenza dell’assemblaggio: confermarli per il cavo scelto. Non dedurre una portata dal solo diametro.
Varianti e quote dimensionali
| Cavo (mm) | A (mm) | L (mm) | RFQ |
|---|---|---|---|
| 2 | 2,6 | 9,5 | |
| 2,5 | 2,8 | 10 | |
| 3 | 4,2 | 14 | |
| 4 | 5 | 15,5 | |
| 5 | 6,2 | 18 | |
| 6 | 6,8 | 22 | |
| 8 | 9,5 | 28 |
Le quote si riferiscono al manicotto prima della pressatura. Compatibilità con fune, utensile e matrice da verificare.
Materiali e finiture
- Materiale
- Rame
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
Richiedi offerta
