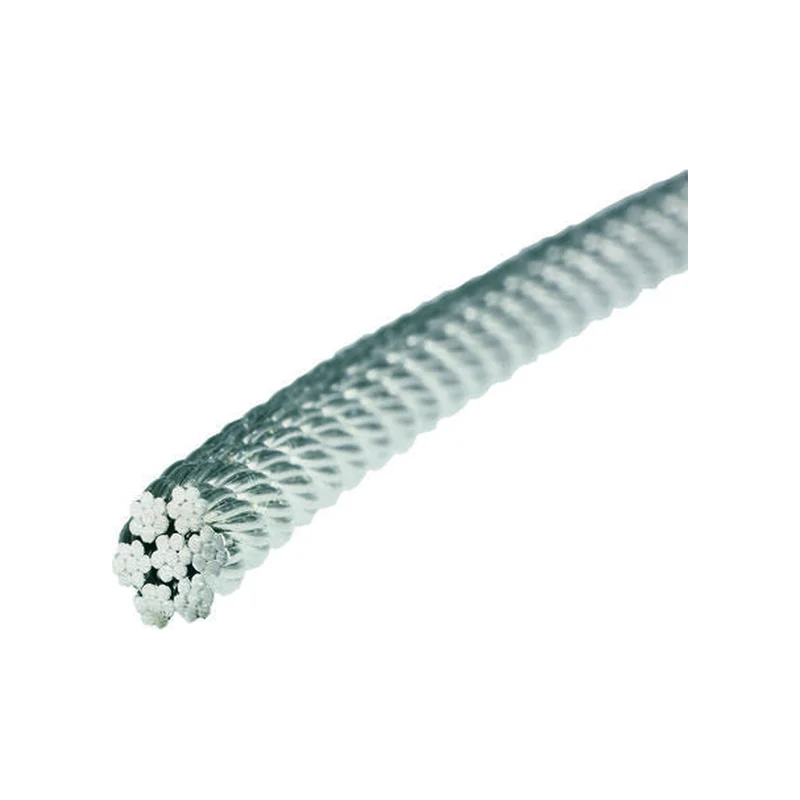

Funi inox 7×7 fili
Funi inox 7×7 fili. AISI 316 / A4. Consulta diametri e configurazioni nella tabella.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm, salvo diversa indicazione. Schema illustrativo non in scala. Dati indicativi della fonte; verificare la configurazione nella richiesta.
Disegno tecnico
Ø: diametro esterno della fune. Costruzione 7×7; classe di resistenza dei fili 1570 N/mm². Peso riferito a 100 m; bobina in metri. Lo schema mostra la costruzione, non i diametri dei singoli fili. Non utilizzare questi articoli per apparecchiature di sollevamento, imbracature, sostegno di carichi o sistemi anticaduta. I carichi di rottura non sono carichi di lavoro.
Varianti e quote dimensionali
| Ø (mm) | Carico di rottura (kg) | Peso (kg/100 m) | Bobina (m) | RFQ |
|---|---|---|---|---|
| 1 | 60 | 0,41 | 250 | |
| 1,5 | 130 | 0,91 | 250 | |
| 1,5 | 130 | 0,91 | 1000 | |
| 2 | 240 | 1,62 | 100 | |
| 2 | 240 | 1,62 | 250 | |
| 2 | 240 | 1,62 | 500 | |
| 2 | 240 | 1,62 | 1000 | |
| 2,5 | 380 | 2,54 | 250 | |
| 2,5 | 380 | 2,54 | 1000 | |
| 3 | 550 | 3,65 | 100 | |
| 3 | 550 | 3,65 | 250 | |
| 3 | 550 | 3,65 | 1000 | |
| 4 | 950 | 6,50 | 250 | |
| 4 | 950 | 6,50 | 1000 | |
| 4 | 950 | 6,50 | 2000 | |
| 5 | 1550 | 10,15 | 100 | |
| 5 | 1550 | 10,15 | 250 | |
| 5 | 1550 | 10,15 | 1000 | |
| 6 | 2200 | 14,62 | 100 | |
| 8 | 3650 | 25,98 | 100 |
I dati dimensionali e i carichi sono riferiti alla singola configurazione. Confermare disponibilità e lunghezza di fornitura.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
