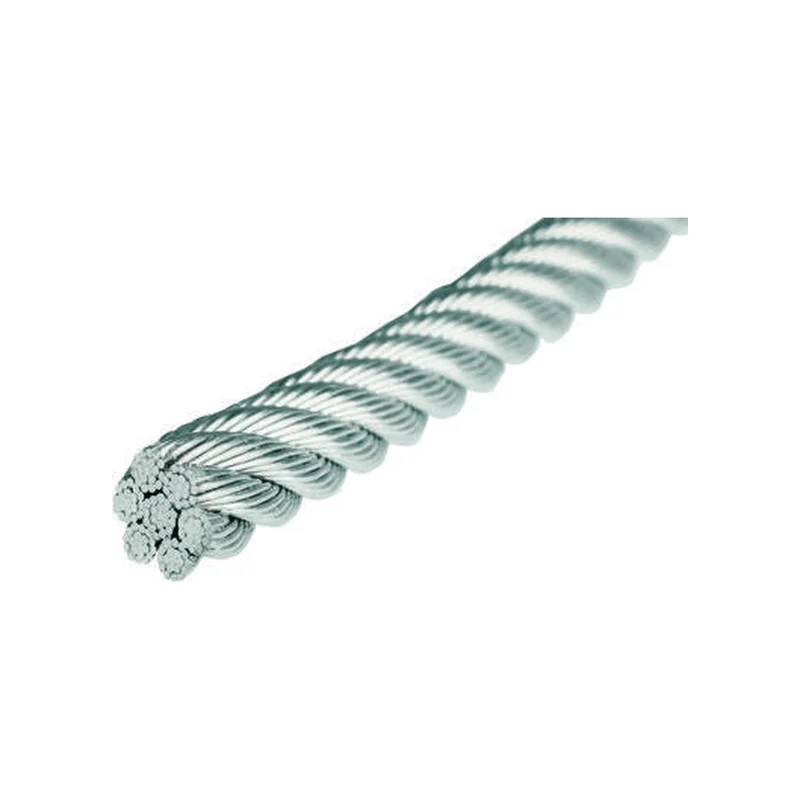

Funi inox 7×19 fili
Funi inox 7×19 fili. AISI 316 / A4. Consulta diametri e configurazioni nella tabella.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm, salvo diversa indicazione. Schema illustrativo non in scala. Dati indicativi della fonte; verificare la configurazione nella richiesta.
Disegno tecnico
Ø: diametro esterno della fune. Costruzione 7×19; classe di resistenza dei fili 1570 N/mm². Peso riferito a 100 m; bobina in metri. Lo schema mostra la costruzione, non i diametri dei singoli fili. Non utilizzare questi articoli per apparecchiature di sollevamento, imbracature, sostegno di carichi o sistemi anticaduta. I carichi di rottura non sono carichi di lavoro.
Varianti e quote dimensionali
| Ø (mm) | Carico di rottura (kg) | Peso (kg/100 m) | Bobina (m) | RFQ |
|---|---|---|---|---|
| 1,5 | 120 | 0,92 | 250 | |
| 1,5 | 120 | 0,92 | 500 | |
| 1,5 | 120 | 0,92 | 1000 | |
| 2 | 230 | 1,63 | 100 | |
| 2 | 230 | 1,63 | 250 | |
| 2 | 230 | 1,63 | 1000 | |
| 2,5 | 360 | 2,55 | 250 | |
| 3 | 520 | 3,68 | 100 | |
| 3 | 520 | 3,68 | 250 | |
| 3 | 520 | 3,68 | 500 | |
| 3 | 520 | 3,68 | 1000 | |
| 4 | 920 | 6,53 | 100 | |
| 4 | 920 | 6,53 | 250 | |
| 4 | 920 | 6,53 | 500 | |
| 4 | 920 | 6,53 | 1000 | |
| 5 | 1400 | 10,21 | 100 | |
| 5 | 1400 | 10,21 | 250 | |
| 5 | 1400 | 10,21 | 500 | |
| 5 | 1400 | 10,21 | 1000 | |
| 6 | 2000 | 14,70 | 100 | |
| 6 | 2000 | 14,70 | 250 | |
| 6 | 2000 | 14,70 | 500 | |
| 6 | 2000 | 14,70 | 1000 | |
| 8 | 3350 | 26,14 | 100 | |
| 8 | 3350 | 26,14 | 500 | |
| 8 | 3350 | 26,14 | 1000 | |
| 10 | 5300 | 40,84 | 100 | |
| 10 | 5300 | 40,84 | 500 | |
| 12 | 7600 | 58,20 | 100 |
I dati dimensionali e i carichi sono riferiti alla singola configurazione. Confermare disponibilità e lunghezza di fornitura.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
