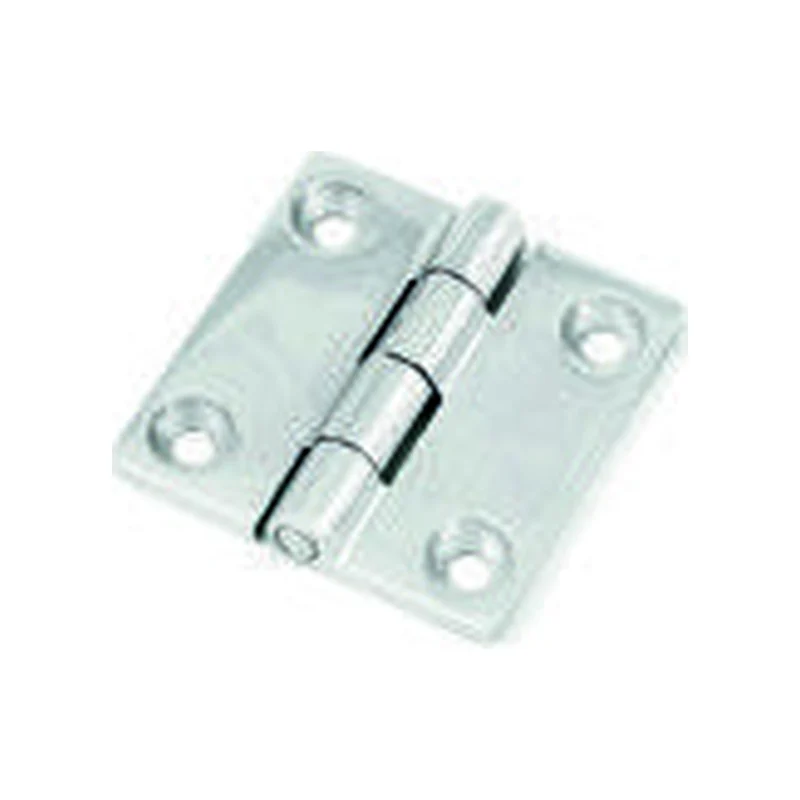

Cerniere microfuse
Cerniere microfuse per forniture professionali. La selezione dell’accessorio parte da ingombri, interassi e verso di apertura; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 316 / A4
- Finitura
- Lucida
Disegno tecnico
Quote in mm. Cerniera in microfusione. Verificare forature e ingombri sul prodotto ricevuto prima della lavorazione; il disegno non è una dima.
- B
- altezza in pianta
- L
- larghezza aperta
- H
- spessore ala
- G
- interasse verticale fori
- E
- interasse orizzontale fori
- D5
- diametro foro
- D6
- diametro svasatura
Varianti e quote dimensionali
| Tipo | B (mm) | H (mm) | L (mm) | G (mm) | E (mm) | D5 (mm) | D6 (mm) | RFQ |
|---|---|---|---|---|---|---|---|---|
| A | 38 | 4,5 | 38 | 25 | 25 | 4,3 | 8 | |
| B | 50 | 4,5 | 50 | 35 | 35 | 5,3 | 10 |
Materiali e finiture
- Materiale
- AISI 316 / A4
- Finitura
- Lucida
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
B2B / RFQ
Richiedi offerta
