Cerniere a sbalzo

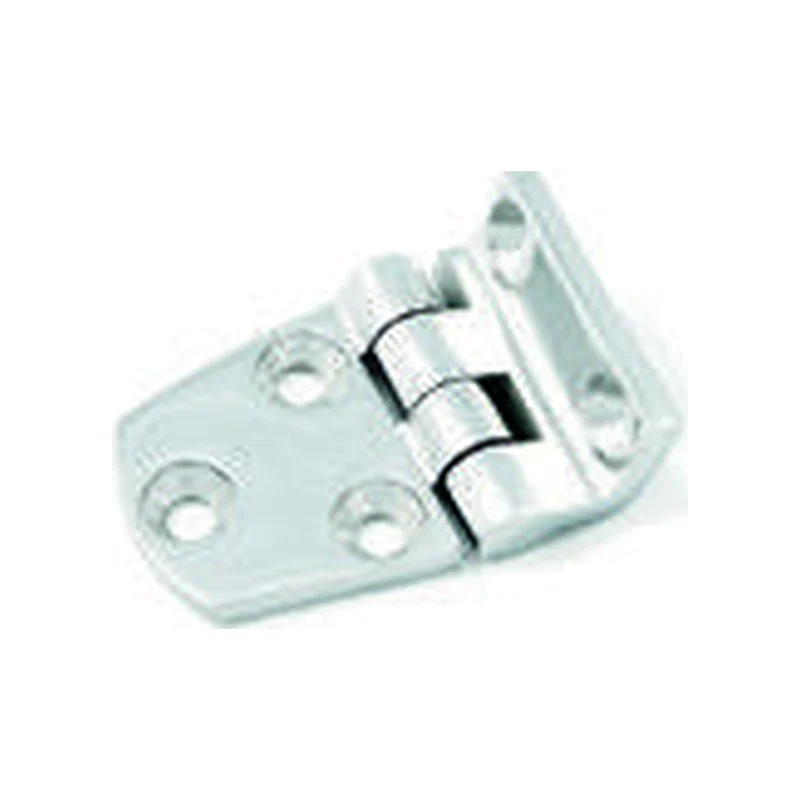

Cerniere a sbalzo per forniture professionali. La selezione dell’accessorio parte da ingombri, interassi e verso di apertura; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 316 / A4
- Finitura
- Lucida
Disegno tecnico
Quote in mm. Cerniera in microfusione. Verificare forature e ingombri sul prodotto ricevuto prima della lavorazione; il disegno non è una dima.
- B
- altezza ala corta
- B1
- interasse fori ala corta
- B2
- altezza estremità ala lunga
- B3
- interasse fori ala lunga
- H
- quota di sbalzo indicata
- H1
- spessore ala
- L
- larghezza aperta
- L1
- interasse file fori
- L2
- fila destra–foro terminale
- D5
- diametro foro
- D6
- diametro svasatura
Varianti e quote dimensionali
| Tipo | B (mm) | B1 (mm) | B2 (mm) | B3 (mm) | H (mm) | H1 (mm) | L (mm) | L1 (mm) | L2 (mm) | D5 (mm) | D6 (mm) | RFQ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 37 | 21.5 | 21 | 25 | 14 | 4,5 | 54 | 24 | 18 | 5,3 | 10 | |
| B | 37 | 21.5 | 21 | 25 | 14 | 4,5 | 68 | 24 | 32 | 5,3 | 10 |
Materiali e finiture
- Materiale
- AISI 316 / A4
- Finitura
- Lucida
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
