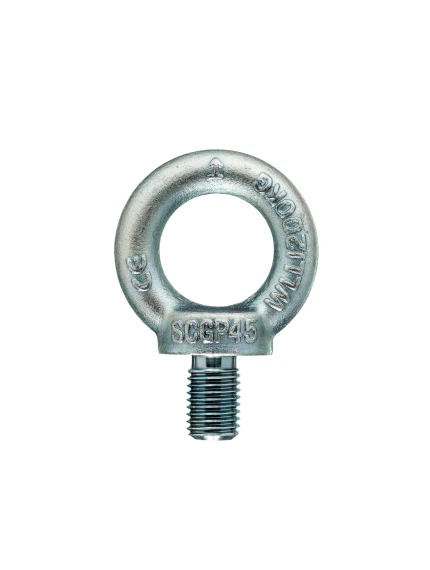

Golfare maschio DIN 580
DIN 580 · Acciaio C15E
Connessione maschio. Consulta le misure e le condizioni documentate per la variante richiesta.
Configurazione di riferimento: Carcano A055. Intervallo senza riduzione qui adottato: −20 / +200 °C.
- Tipo
- maschio
- Norma / riferimento
- DIN 580
- Materiale
- Acciaio C15E
- Filettatura
- Metrica
Disegno tecnico e legenda
Le sigle richiamano le colonne della tabella sottostante. D identifica la colonna Misura (filettatura nominale).
Schema tecnico illustrativo Dueemme Sidol. Le quote e la geometria di riferimento servono alla lettura della tabella dimensionale. Verificare sempre la variante richiesta e la documentazione applicabile. Disegno non in scala salvo diversa indicazione.
| Sigla | Significato | Unità / formato |
|---|---|---|
| A | Diametro interno dell’occhio | mm |
| B | Larghezza esterna dell’occhio | mm |
| C | Diametro della base | mm |
| D | Filettatura nominale | M… |
| E | Altezza della base | mm |
| F | Spessore dell’anello in vista laterale | mm |
| H | Altezza sopra il piano di appoggio | mm |
| G | Larghezza del raccordo alla base in vista laterale | mm |
| L | Lunghezza del gambo sotto il piano di appoggio | mm |
Varianti e quote dimensionali
Le sigle dimensionali corrispondono al disegno tecnico soprastante. Quote in mm, peso in kg. ND: dato non documentato. La presenza a catalogo non indica disponibilità a stock.
| Misura (D) | Passo | L filetto | W.L.L. assiale kg | Peso kg | Coppia max Nm | A | B | C | E | F | G | H | L | RFQ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M6 | ND | 13.0 | 75.0 | 0.06 | 3.5 | 20.0 | 36.0 | 20.0 | 6.0 | 8.0 | 10.0 | 36.0 | 13.0 | Richiedi offerta → |
| M8 | ND | 13.0 | 140.0 | 0.06 | 8.0 | 20.0 | 36.0 | 20.0 | 6.0 | 8.0 | 10.0 | 36.0 | 13.0 | Richiedi offerta → |
| M10 | ND | 17.0 | 230.0 | 0.11 | 16.0 | 25.0 | 45.0 | 25.0 | 8.0 | 10.0 | 12.0 | 45.0 | 17.0 | Richiedi offerta → |
| M12 | ND | 20.5 | 340.0 | 0.18 | 28.0 | 30.0 | 54.0 | 30.0 | 8.0 | 12.0 | 14.0 | 53.0 | 20.5 | Richiedi offerta → |
| M14 | ND | 27.0 | 490.0 | 0.27 | 45.0 | 35.0 | 63.0 | 35.0 | 12.0 | 14.0 | 16.0 | 62.0 | 27.0 | Richiedi offerta → |
| M16 | ND | 27.0 | 700.0 | 0.28 | 70.0 | 35.0 | 63.0 | 35.0 | 12.0 | 14.0 | 16.0 | 62.0 | 27.0 | Richiedi offerta → |
| M18 | ND | 30.0 | 850.0 | 0.44 | 95.0 | 40.0 | 72.0 | 40.0 | 14.0 | 16.0 | 19.0 | 71.0 | 30.0 | Richiedi offerta → |
| M20 | ND | 30.0 | 1200.0 | 0.45 | 135.0 | 40.0 | 72.0 | 40.0 | 14.0 | 16.0 | 19.0 | 71.0 | 30.0 | Richiedi offerta → |
Materiali e finiture
| Materiale | Finitura |
|---|---|
| Acciaio C15E | Zincato / nero |
Documentazione
| Documento | Accesso |
|---|---|
| Istruzioni di utilizzo | Da richiedere con la variante |
| Scheda tecnica / certificazioni | Documentazione specifica su richiesta |
| CAD / 3D | Disponibilità da verificare |
Istruzioni e riferimenti della configurazione A055
Dati tecnici principali
| Caratteristica | Valore |
|---|---|
| Tipo | maschio |
| Norma / riferimento | DIN 580 |
| Materiale | Acciaio C15E |
| Filettatura | Metrica |
| Grado | ND |
| Temperatura | −20 / +200 °C |
| Girevole / orientabile | No / no |
| W.L.L. | Vedere condizioni per variante |
Condizioni di carico
| Misura | Configurazione | Angolo | W.L.L. kg |
|---|---|---|---|
| M6 | Singolo punto, tiro assiale | 0° | 75.0 |
| M8 | Singolo punto, tiro assiale | 0° | 140.0 |
| M10 | Singolo punto, tiro assiale | 0° | 230.0 |
| M12 | Singolo punto, tiro assiale | 0° | 340.0 |
| M14 | Singolo punto, tiro assiale | 0° | 490.0 |
| M16 | Singolo punto, tiro assiale | 0° | 700.0 |
| M18 | Singolo punto, tiro assiale | 0° | 850.0 |
| M20 | Singolo punto, tiro assiale | 0° | 1200.0 |
Configurazione di riferimento: Carcano A055. Intervallo senza riduzione qui adottato: −20 / +200 °C.
Portate qui riferite a un singolo punto con tiro assiale 0°. Carichi inclinati e sistemi a più punti richiedono le tabelle complete delle istruzioni.
I dati valgono per la configurazione di riferimento identificata e non per qualsiasi prodotto della stessa misura. Confermare identità, marcature e documentazione della fornitura prima dell’impiego. Installazione e verifica da parte di personale qualificato, con base interamente appoggiata e fissaggio adeguato alla struttura. Controllare integrità e marcature prima di ogni uso e rispettare ispezioni e limiti delle istruzioni. Non destinato al sollevamento di persone. Questa scheda di selezione non sostituisce le istruzioni del produttore.
