PRONTUARIO TECNICO DUEEMME SIDOL

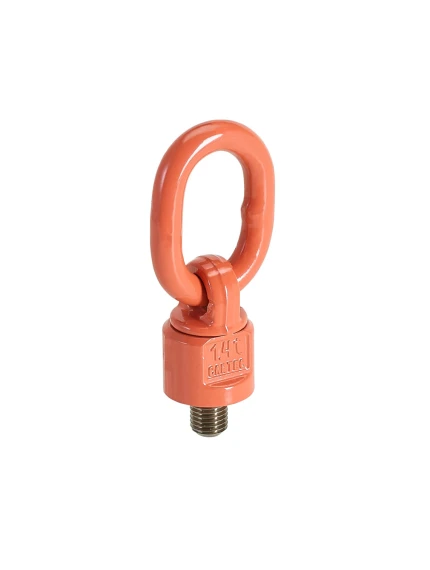

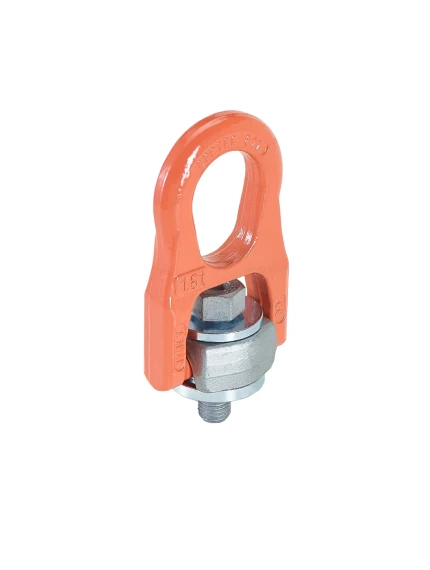

Golfare girevole con anello
Tipologia a catalogo · Acciaio
Connessione maschio. Consulta le misure e le condizioni documentate per la variante richiesta.
Configurazione di riferimento: Carcano C800X. Intervallo senza riduzione qui adottato: −40 / +200 °C. Grado 100.
- Tipo
- maschio
- Norma / riferimento
- Tipologia a catalogo
- Materiale
- Acciaio
- Filettatura
- Metrica
Disegno tecnico e legenda
Le sigle richiamano le colonne della tabella sottostante. D identifica la colonna Misura (filettatura nominale). L corrisponde alla colonna L filetto.
Schema tecnico illustrativo Dueemme Sidol. Le quote e la geometria di riferimento servono alla lettura della tabella dimensionale. Verificare sempre la variante richiesta e la documentazione applicabile. Disegno non in scala salvo diversa indicazione.
| Sigla | Significato | Unità / formato |
|---|---|---|
| A | Larghezza interna dell’anello | mm |
| B | Diametro della sezione dell’anello | mm |
| C | Altezza interna dal vertice all’asse di articolazione | mm |
| E | Altezza dell’asse di articolazione sopra l’appoggio | mm |
| H | Altezza appoggio–vertice interno dell’anello verticale | mm |
| SW | Apertura chiave del corpo | mm |
| D1 | Diametro della base | mm |
| D | Filettatura nominale | M… |
| L | Lunghezza del gambo filettato | mm |
Varianti e quote dimensionali
Le sigle dimensionali corrispondono al disegno tecnico soprastante. Quote in mm, peso in kg. ND: dato non documentato. La presenza a catalogo non indica disponibilità a stock.
| Misura (D) | Passo | L filetto | W.L.L. assiale kg | Peso kg | Coppia max Nm | A | B | C | E | H | SW | D1 | RFQ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M8 · L 16.0 · laterale 300 kg | ND | 16.0 | 600 | 0.48 | 10 | 30.0 | 13.0 | 46.0 | 50.0 | 105.0 | 30.0 | 38.0 | Richiedi offerta → |
| M8 · L 18.0 · laterale 300 kg | ND | 18.0 | 600 | 0.48 | 10 | 30.0 | 13.0 | 46.0 | 50.0 | 105.0 | 30.0 | 38.0 | Richiedi offerta → |
| M10 · L 18.0 · laterale 500 kg | ND | 18.0 | 1000 | 0.48 | 10 | 30.0 | 13.0 | 46.0 | 50.0 | 105.0 | 30.0 | 38.0 | Richiedi offerta → |
| M12 · L 18.0 · laterale 700 kg | ND | 18.0 | 1400 | 0.5 | 10 | 30.0 | 13.0 | 46.0 | 50.0 | 105.0 | 30.0 | 38.0 | Richiedi offerta → |
| M14 · L 20.0 · laterale 1000 kg | ND | 20.0 | 2000 | 0.53 | 25 | 30.0 | 13.0 | 46.0 | 50.0 | 105.0 | 30.0 | 38.0 | Richiedi offerta → |
| M16 · L 20.0 · laterale 1400 kg | ND | 20.0 | 2800 | 0.53 | 30 | 30.0 | 13.0 | 46.0 | 50.0 | 105.0 | 30.0 | 38.0 | Richiedi offerta → |
| M20 · L 30.0 · laterale 1700 kg | ND | 30.0 | 3400 | 0.53 | 70 | 30.0 | 13.0 | 46.0 | 50.0 | 105.0 | 30.0 | 38.0 | Richiedi offerta → |
| M20 · L 30.0 · laterale 2500 kg | ND | 30.0 | 5000 | 1.05 | 70 | 34.0 | 16.0 | 57.0 | 61.0 | 131.0 | 40.0 | 50.0 | Richiedi offerta → |
Materiali e finiture
| Materiale | Finitura |
|---|---|
| Acciaio | Da confermare per variante |
Documentazione
| Documento | Accesso |
|---|---|
| Istruzioni di utilizzo | Da richiedere con la variante |
| Scheda tecnica / certificazioni | Documentazione specifica su richiesta |
| CAD / 3D | Disponibilità da verificare |
Istruzioni e riferimenti della configurazione C800X
Dati tecnici principali
| Caratteristica | Valore |
|---|---|
| Tipo | maschio |
| Norma / riferimento | Tipologia a catalogo |
| Materiale | Acciaio |
| Filettatura | Metrica |
| Grado | 100 |
| Temperatura | −40 / +200 °C |
| Girevole / orientabile | Sì / sì |
| W.L.L. | Vedere condizioni per variante |
Condizioni di carico
Un solo punto di sollevamento: 0° lungo l’asse del filetto; 90° perpendicolare all’asse, con anello orientato nel tiro.
| Variante | W.L.L. 0° (kg) | W.L.L. 90° (kg) | Coppia max (Nm) | Peso (kg) |
|---|---|---|---|---|
| M8 · L 16.0 · laterale 300 kg | 600 | 300 | 10 | 0.48 |
| M8 · L 18.0 · laterale 300 kg | 600 | 300 | 10 | 0.48 |
| M10 · L 18.0 · laterale 500 kg | 1000 | 500 | 10 | 0.48 |
| M12 · L 18.0 · laterale 700 kg | 1400 | 700 | 10 | 0.5 |
| M14 · L 20.0 · laterale 1000 kg | 2000 | 1000 | 25 | 0.53 |
| M16 · L 20.0 · laterale 1400 kg | 2800 | 1400 | 30 | 0.53 |
| M20 · L 30.0 · laterale 1700 kg | 3400 | 1700 | 70 | 0.53 |
| M20 · L 30.0 · laterale 2500 kg | 5000 | 2500 | 70 | 1.05 |
Configurazione di riferimento: Carcano C800X. Intervallo senza riduzione qui adottato: −40 / +200 °C. Grado 100.
Le varianti M20 con portata laterale 1,7 t e 2,5 t hanno corpi diversi: confrontare anche H e D1. Non idoneo al movimento rotatorio continuato a pieno carico. Oltre +200 fino a +300 °C ridurre del 10%; oltre +300 fino a +400 °C del 25%; oltre +400 °C non ammesso. Scostamento assiale fino a ±5°: riduzione del 10%.
I dati valgono per la configurazione di riferimento identificata e non per qualsiasi prodotto della stessa misura. Confermare identità, marcature e documentazione della fornitura prima dell’impiego. Installazione e verifica da parte di personale qualificato, con base interamente appoggiata e fissaggio adeguato alla struttura. Controllare integrità e marcature prima di ogni uso e rispettare ispezioni e limiti delle istruzioni. Non destinato al sollevamento di persone. Questa scheda di selezione non sostituisce le istruzioni del produttore.
