Spina elastica a spirale, serie normale
Elemento di collegamento e posizionamento. Quote geometriche e tolleranze separate da materiali e trattamenti; lunghezza da indicare nella richiesta di offerta.
ISO 8750 / ex DIN 7343 / ex UNI 6875
- Riferimenti
- ISO 8750 / ex DIN 7343 / ex UNI 6875
- Tolleranza / controllo
- Diametro libero
- Esecuzione
- Vedi disegno e note tecniche
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.

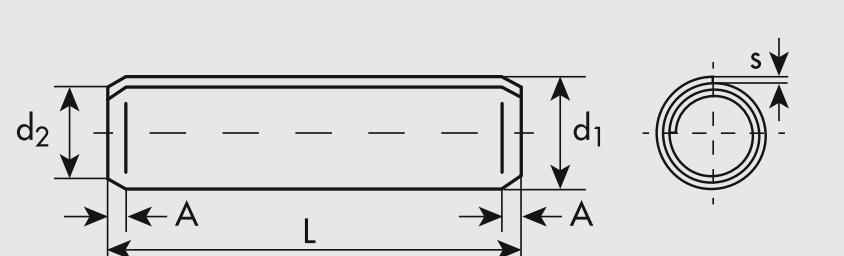

Disegno tecnico
- d1
- Diametro esterno libero, prima del montaggio.
- d2
- Diametro di imbocco.
- A
- Smusso terminale.
- s
- Spessore della parete.
- l / L
- Lunghezza richiesta, da indicare in offerta.
Disegno di riferimento Gandini. Quote in mm; non in scala. L identifica la lunghezza da specificare in offerta.
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| Ø nominale | A ≈ | d1 min | d1 max | d2 max | s |
|---|---|---|---|---|---|
| 1 | 0,3 | 1,05 | 1,15 | 0,95 | 0,08 |
| 1,2 | 0,4 | 1,25 | 1,35 | 1,15 | 0,10 |
| 1,5 | 0,5 | 1,62 | 1,73 | 1,40 | 0,13 |
| 2 | 0,7 | 2,13 | 2,25 | 1,90 | 0,17 |
| 2,5 | 0,7 | 2,65 | 2,78 | 2,40 | 0,21 |
| 3 | 0,9 | 3,15 | 3,30 | 2,90 | 0,25 |
| 3,5 | 1,0 | 3,67 | 3,84 | 3,40 | 0,29 |
| 4 | 1,1 | 4,20 | 4,40 | 3,90 | 0,33 |
| 5 | 1,3 | 5,25 | 5,50 | 4,85 | 0,42 |
| 6 | 1,5 | 6,25 | 6,50 | 5,85 | 0,50 |
| 8 | 2,0 | 8,30 | 8,63 | 7,80 | 0,67 |
| 10 | 2,5 | 10,35 | 10,80 | 9,75 | 0,84 |
| 12 | 3,0 | 12,40 | 12,85 | 11,70 | 1,00 |
| 14 | 3,5 | 14,45 | 14,95 | 13,60 | 1,20 |
| 16 | 4,0 | 16,45 | 17,00 | 15,60 | 1,30 |
I dati identificano la geometria, non la disponibilità. La tolleranza del diametro è distinta da quella della lunghezza. Il trattino indica una quota non documentata nella fonte, da verificare sul disegno di fornitura.
Materiali, classi, finiture e trattamenti
| Materiale | Stato / requisiti | Lavorazione / finitura |
|---|---|---|
| Acciaio per molle CK67 / CK75 / 55Si7 | Acciaio elastico; grado a scelta del costruttore | Trattamento superficiale da specificare |
| Inox 1.4310 / AISI 301; AISI 304 secondo esecuzione Gandini | Stato elastico da specificare | Trattamento superficiale da specificare |
| Inox A1, designazione commerciale King | Grado EN e stato da confermare; non equiparato automaticamente a 1.4310 | Trattamento superficiale da specificare |
Materiali ed esecuzioni documentati nelle fonti, da specificare in richiesta. Non tutte le combinazioni sono implicite. Grado, trattamento, caratteristiche meccaniche e disponibilità sono confermati da Dueemme in offerta. Le sigle A1/A2/A4 non sostituiscono la specifica metallurgica della spina.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Tolleranze, norme e montaggio
Il diametro d1 è misurato prima del montaggio ed è maggiore del nominale. I limiti d1 min/max descrivono la spina libera, non il foro. Il diametro nominale identifica l'accoppiamento; foro e condizioni di montaggio vanno prescritti separatamente.
Quote della serie Gandini in acciaio. Le esecuzioni inox richiedono conferma del disegno e delle caratteristiche meccaniche; non si trasferiscono automaticamente carichi di taglio o trattamenti dall'acciaio. Il trattino indica una quota non documentata, da definire in offerta.
I riferimenti ISO/UNI correlati non dichiarano identità automatica: confermare norma, edizione e disegno di fornitura.
