Vite con esagono incassato e codolo rettificato
Geometria, tipologie, materiali e finiture in una sola scheda. Lunghezza richiesta e requisiti di fornitura si definiscono nella richiesta d’offerta.
ISO 7379 - esecuzioni a catalogo
- Norma dimensionale
- ISO 7379
- Passo
- Grosso
- Impronta
- Esagono incassato
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.

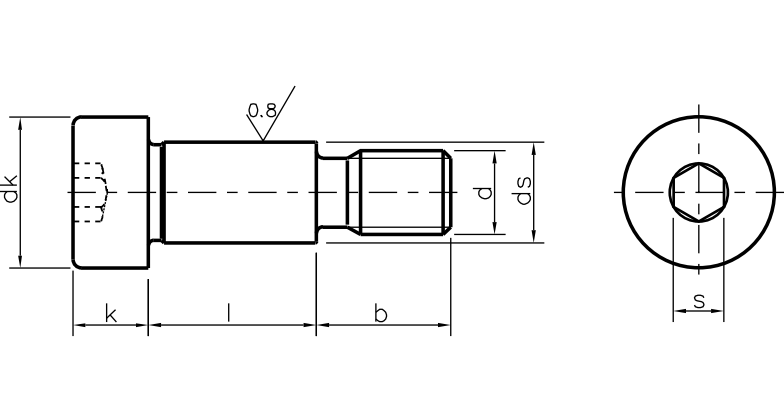

Disegno tecnico
Disegno di riferimento da catalogo Berardi. Quote in mm; schema non in scala.
- d
- Filetto nominale
- ds
- Diametro codolo
- b
- Porzione filettata
- dk max.
- Diametro massimo testa
- k max.
- Altezza massima testa
- s
- Chiave
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| d | ds | b | dk max. | k max. | s |
|---|---|---|---|---|---|
| M5 | 6 | 9.5 | 10 | 4.5 | 3 |
| M6 | 8 | 11 | 13 | 5.5 | 4 |
| M8 | 10 | 13 | 16 | 7 | 5 |
| M10 | 12 | 16 | 18 | 9 | 6 |
| M12 | 16 | 18 | 24 | 11 | 8 |
| M16 | 20 | 22 | 30 | 14 | 10 |
| M20 | 24 | 27 | 36 | 16 | 12 |
Quote di riferimento dell’esecuzione con codolo h8 del catalogo Berardi. Il catalogo riporta anche una variante f9: specificare la tolleranza di accoppiamento, senza presumere identità delle esecuzioni. Le taglie commerciali con ds 6, 12 e 24 non coincidono con i diametri 6,5, 13 e 25 del foglio ISO: richiedere sempre il disegno della variante. b è la quota geometrica della porzione filettata; non è un elenco delle lunghezze di fornitura.
Materiali, classi, finiture e trattamenti
| Materiale | Classe / esecuzione | Finitura |
|---|---|---|
| Acciaio | 12.9 - marcatura e portata da verificare | Nero |
| Inox AISI 304 | Esecuzione f9, classe non dichiarata | Codolo rettificato |
Materiale, classe, tolleranza e finitura si confermano in offerta. Le righe dimensionali non indicano disponibilità per materiale; non tutte le combinazioni sono implicite.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Norma, tipologie e impiego
Il codolo rettificato serve al posizionamento e alla guida. La resistenza a trazione del materiale non determina da sola la capacità del componente: spallamenti e scarichi limitano il serraggio. Bossard distingue 012.9 / 12.9 in funzione della marcatura e precisa che queste viti non sono destinate a trasmettere forze assiali elevate. La variante inox documentata da Ganter è AISI 304 con codolo f9 e scostamenti dalla norma dichiarati: non estendere automaticamente ad essa le prestazioni dell’acciaio.
Configura la richiesta
Indica il diametro e scrivi la lunghezza richiesta nelle specifiche, insieme a materiale, finitura e quantità. Dueemme confermerà la fornitura in offerta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →
