Vite a testa esagonale a passo fine, filetto parziale
Quote geometriche DIN, materiali e finiture della stessa tipologia in una sola scheda. Specificare la lunghezza richiesta liberamente nella richiesta d’offerta.
DIN 960 / ISO 8765 / UNI 5738
- Norma dimensionale
- DIN 960
- Passo
- Fine
- Impronta
- Esagono esterno
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.

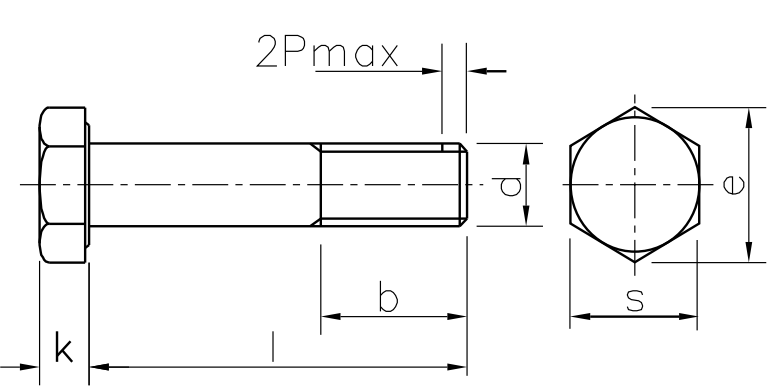

Disegno tecnico
Disegno di riferimento da catalogo Berardi. Quote in mm; schema non in scala.
- d x P
- Diametro nominale e passo
- s
- Apertura di chiave
- e min.
- Misura minima sugli spigoli
- k
- Altezza testa
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| d x P | s | e min. | k |
|---|---|---|---|
| M8 x 1 | 13 | 14.38 | 5.3 |
| M10 x 1.25 | 17 | 18.9 | 6.4 |
| M12 x 1.25 | 19 | 21.1 | 7.5 |
| M14 x 1.5 | 22 | 24.49 | 8.8 |
| M16 x 1.5 | 24 | 26.75 | 10 |
| M18 x 1.5 | 27 | 30.14 | 11.5 |
| M20 x 1.5 | 30 | 33.53 | 12.5 |
| M22 x 1.5 | 32 | 35.72 | 14 |
| M24 x 2 | 36 | 39.98 | 15 |
| M27 x 2 | 41 | 45.2 | 17 |
| M30 x 2 | 46 | 50.85 | 18.7 |
| M36 x 3 | 55 | 60.79 | 22.5 |
| M10 x 1 | 17 | 18.9 | 6.4 |
| M12 x 1.5 | 19 | 21.1 | 7.5 |
Quote DIN da catalogo Berardi. I diametri e le quote non costituiscono un elenco di disponibilità. Le lunghezze e l’estensione della parte filettata si definiscono nella richiesta. Per M10, M12, M14 e M22 la chiave ISO differisce dalla DIN: non usare questa tabella per una fornitura ISO. Specificare sempre il passo; uno stesso diametro può avere più passi fini.
Materiali, classi, finiture e trattamenti
| Materiale | Classe | Finitura |
|---|---|---|
| Acciaio | 8.8 | Non rivestito; zincato bianco; zinco lamellare GEOMET 321A; zincato giallo Cr(III), anche sigillato |
| Acciaio | 10.9 | Non rivestito; zincato bianco; zinco lamellare GEOMET 321A; zincato giallo Cr(III), anche sigillato |
| Acciaio | 12.9 | Zincato - specifica da concordare |
Materiale, classe, rivestimento ed esecuzione devono essere concordati in offerta; non tutte le combinazioni sono implicite. Le quote geometriche non indicano la disponibilità per materiale. Per acciai ad alta resistenza con rivestimenti elettrolitici definire i requisiti contro l’infragilimento da idrogeno secondo ISO 4042.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Norma, tipologie e impiego
DIN 960 identifica il filetto parziale; DIN 961 il filetto completo. I riferimenti ISO 8765 e ISO 8676 sono correlati e richiedono il controllo delle differenze geometriche. Il passo fine va indicato espressamente e abbinato al filetto femmina corretto.
Configura la richiesta
Indica il diametro e scrivi la lunghezza richiesta nelle specifiche, insieme a materiale, finitura e quantità. Dueemme confermerà la fornitura in offerta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
