Vite a testa tonda con quadro sottotesta
Quote geometriche DIN, materiali e finiture della stessa tipologia in una sola scheda. Specificare la lunghezza richiesta liberamente nella richiesta d’offerta.
DIN 603 / ISO 8677 / UNI 5731
- Norma dimensionale
- DIN 603
- Passo
- Grosso
- Impronta
- Quadro sottotesta
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.

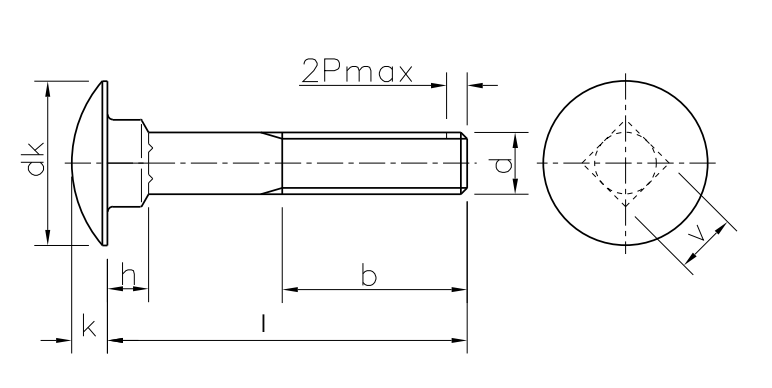

Disegno tecnico
Disegno di riferimento da catalogo Berardi. Quote in mm; schema non in scala.
- d
- Diametro nominale
- dk
- Diametro testa
- v
- Lato quadro sottotesta
- k max.
- Altezza massima testa
- h
- Altezza quadro sottotesta
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| d | dk | v | k max. | h |
|---|---|---|---|---|
| M5 | 13 | 5 | 3.3 | 4.1 |
| M6 | 16 | 6 | 3.88 | 4.6 |
| M8 | 20 | 8 | 4.88 | 5.6 |
| M10 | 24 | 10 | 5.38 | 6.6 |
| M12 | 30 | 12 | 6.95 | 8.75 |
Quote DIN da catalogo Berardi. I diametri e le quote non costituiscono un elenco di disponibilità. Le lunghezze e l’estensione della parte filettata si definiscono nella richiesta.
Materiali, classi, finiture e trattamenti
| Materiale | Classe | Finitura |
|---|---|---|
| Acciaio | 4.8 | Non rivestito; zincato bianco |
| Acciaio | 8.8 | Non rivestito; zincato bianco |
| Inox A2 | Classe da specificare secondo ISO 3506-1 | Da specificare |
| Inox A4 | Classe da specificare secondo ISO 3506-1 | Da specificare |
| Poliammide / nylon - esecuzione simile | Non applicabile | Naturale |
Materiale, classe, rivestimento ed esecuzione devono essere concordati in offerta; non tutte le combinazioni sono implicite. Le quote geometriche non indicano la disponibilità per materiale. Per acciai ad alta resistenza con rivestimenti elettrolitici definire i requisiti contro l’infragilimento da idrogeno secondo ISO 4042.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Norma, tipologie e impiego
Il quadro sottotesta impedisce la rotazione se correttamente accoppiato alla sede. Distinguere filetto parziale (riferimento UNI 5731) e completo (riferimento UNI 5732). La versione con dado DIN 555 resta nella stessa famiglia: il dado va richiesto espressamente. ISO 8677 è un riferimento correlato, non una dichiarazione di identità dimensionale.
Configura la richiesta
Indica il diametro e scrivi la lunghezza richiesta nelle specifiche, insieme a materiale, finitura e quantità. Dueemme confermerà la fornitura in offerta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
