DIN 7967
Quote della selezione commerciale indicata: non sostituiscono il disegno esecutivo o la specifica completa della fornitura.
DIN 7967
Controdado esagonale elastico PAL
Elemento in lamiera elastica da impiegare come controdado secondo la procedura di montaggio prescritta.
- Gamma quote
- M6–M20
- Filettatura
- Metrica · passo grosso
- Configurazione
- Controdado esagonale elastico PAL

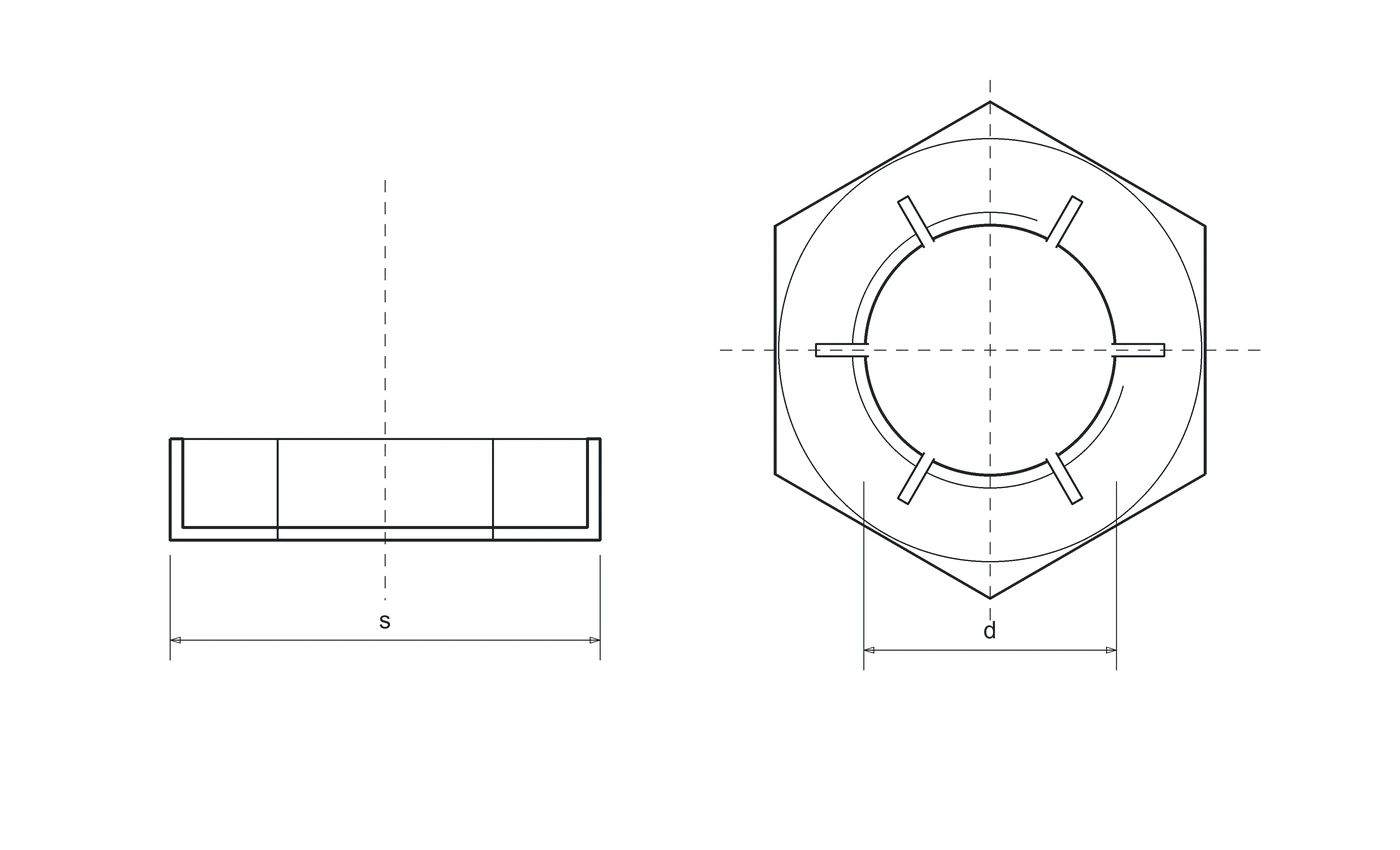

Disegno tecnico
- d
- filetto nominale
- P
- passo
- s
- chiave
- m
- altezza corpo
- h
- altezza totale
- dc
- diametro flangia. Valgono le sole colonne presenti in tabella.
Varianti e quote dimensionali
Misure di riferimento elencate in tabella. Altri diametri, passi, materiali e finiture disponibili a richiesta, previa definizione della specifica di fornitura.
Quote in mm. Disegno identificativo, non esecutivo.
| M | Passo P | s | m | t lamiera |
|---|---|---|---|---|
| 6 | 1 | 10 | 3 | 0.4 |
| 8 | 1.25 | 13 | 3.5 | 0.5 |
| 10 | 1.5 | 17 | 4 | 0.5 |
| 12 | 1.75 | 19 | 4.5 | 0.6 |
| 14 | 2 | 22 | 5 | 0.6 |
| 16 | 2 | 24 | 5 | 0.7 |
| 20 | 2.5 | 30 | 6 | 0.8 |
Acciaio per molle C70: non è una classe meccanica del dado. Il controdado in lamiera non sostituisce il dado portante. Seguire verso, coppia e condizioni di montaggio prescritti per l’articolo.
Le quote della tabella si riferiscono all’esecuzione indicata. Varianti DIN/UNI, polimeriche o speciali richiedono verifica delle proprie quote; non ereditano automaticamente geometria, peso o prestazioni della versione di riferimento.
Materiali, classi, finiture e trattamenti
Le esecuzioni sono distinte per riferimento, materiale, classe e finitura. Il richiamo DIN, ISO o UNI non implica equivalenza dimensionale né disponibilità di tutte le misure in ogni materiale. Fornitura e documenti di lotto sono da confermare in offerta.
| Riferimento esecuzione | Materiale | Classe / durezza | Finiture documentate |
|---|---|---|---|
| DIN 7967 | Acciaio per molle | Da specificare | Grezza; Zincata; Zincata a caldo |
| DIN 7967 | Inox A2 | Da specificare | Da specificare |
| DIN 7967 | Inox A4 | Da specificare | Da specificare |
“Da specificare” indica un requisito non stabilito dalla selezione: non significa classe 70/80, durezza HV o trattamento automatici. Per nylon e poliammide non si applicano le classi meccaniche dell’acciaio; PA6 e PA66 si distinguono solo quando dichiarati. Nei dadi con inserto non metallico, il materiale indicato è quello del corpo.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
ISO, DIN e UNI: cosa cambia
Configura la richiesta
Le scelte seguono le combinazioni tecniche della scheda. Quantità, termini di fornitura e documenti saranno definiti in offerta.
Altri materiali, classi e finiture disponibili su richiesta. La configurazione viene valutata sulla specifica richiesta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
