Dadi rettangolari a bordi trapezoidali
Elemento rettangolare per profilo, senza attribuire una gabbia alla versione priva di linguetta.
- Filetti documentati
- M6 · M8
- Configurazioni
- 4

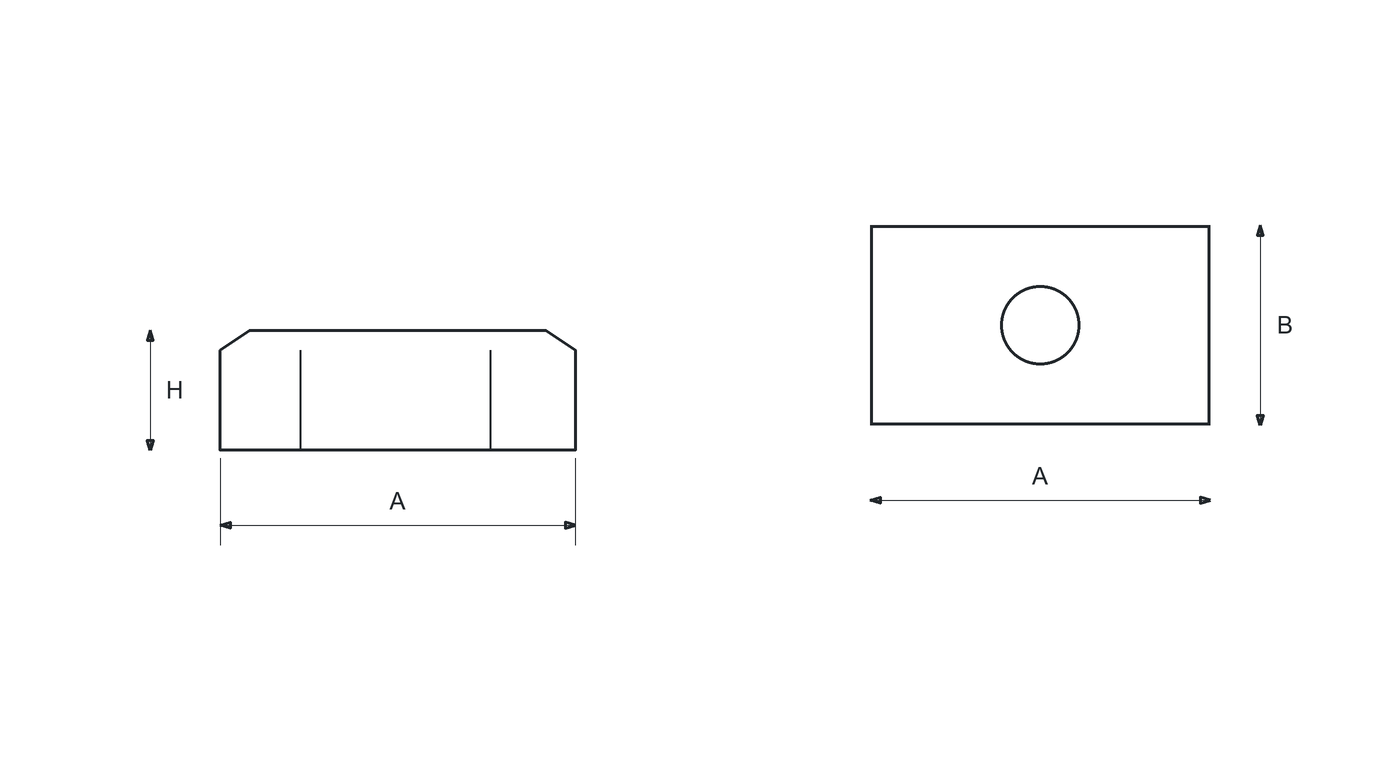

Disegno tecnico

Rappresentazione della tipologia, non esecutiva. Il foro e lo spessore ammesso sono quelli della variante selezionata.
Varianti e quote dimensionali
| Filetto | Passo · mm | Foro · mm | Spessore lamiera · mm | A · mm | B · mm | H · mm |
|---|---|---|---|---|---|---|
| M6 | 1 | Su disegno | Su disegno | 20 | 13 | 6 |
| M8 | 1.25 | Su disegno | Su disegno | 20 | 13 | 6 |
| M8 | 1.25 | Su disegno | Su disegno | 25 | 13 | 6 |
| M8 | 1.25 | Su disegno | Su disegno | 40 | 13 | 6 |
Materiali, classi e finiture
| Materiale dado | Classe dado | Materiale gabbia | Finitura |
|---|---|---|---|
| Acciaio | — | Senza gabbia | Zincato bianco |
Le combinazioni dipendono da misura, foro e spessore: seleziona la variante nel configuratore per verificarle. Nessuna disponibilità a stock presunta.
Configura la variante
Richiedi questa configurazioneDocumentazione e montaggio
Scarica scheda tecnica PDFMontaggio e applicazione
Controllare preparazione del foro, spessore, accessibilità e corretto aggancio prima del serraggio. Il dato di compatibilità non sostituisce la verifica del collegamento. Fornitura e documentazione da concordare in offerta.
