Dadi per profili con linguetta elastica
Dado trattenuto nel profilo mediante linguetta. La sezione del profilo deve essere verificata sul disegno applicativo.
- Filetti documentati
- M4 · M5 · M6 · M8
- Configurazioni
- 4

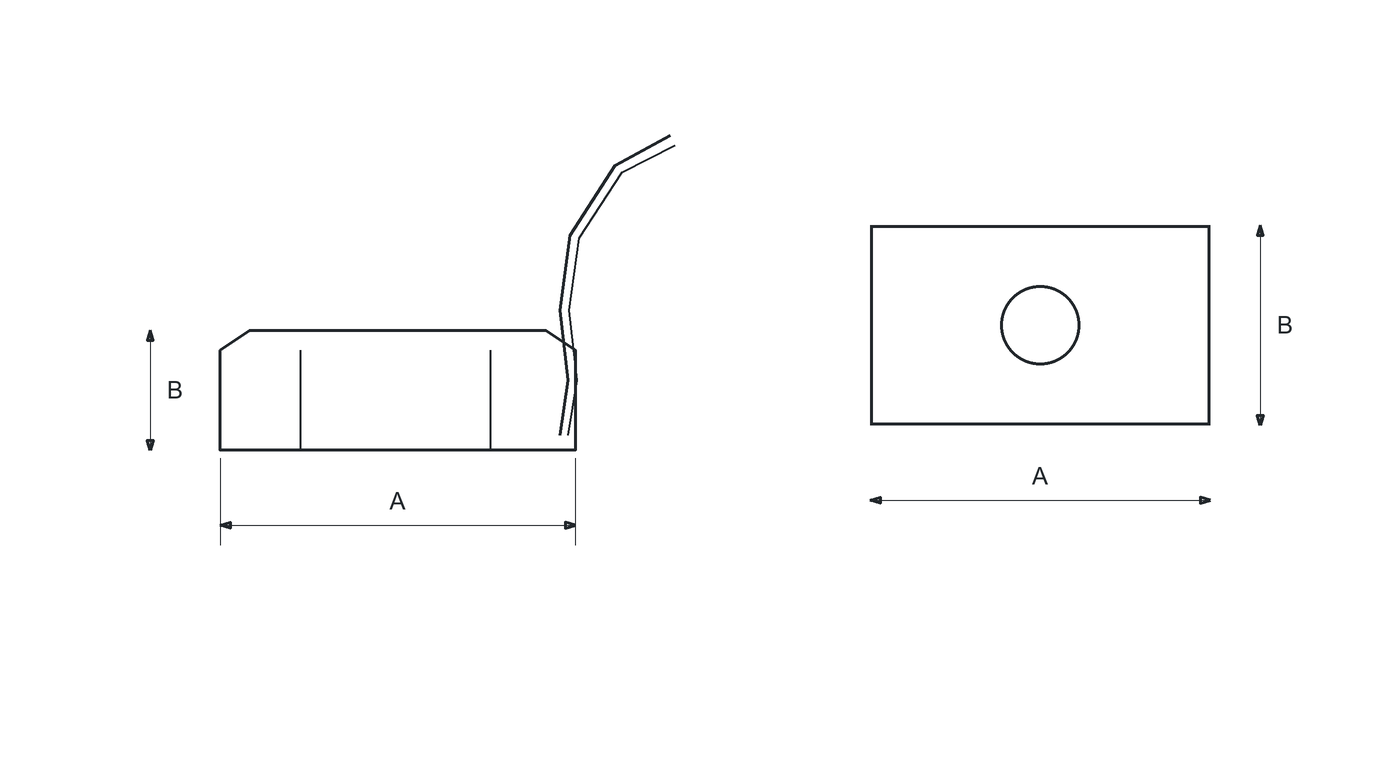

Disegno tecnico

Rappresentazione della tipologia, non esecutiva. Il foro e lo spessore ammesso sono quelli della variante selezionata.
Varianti e quote dimensionali
| Filetto | Passo · mm | Foro · mm | Spessore lamiera · mm | A · mm | B · mm | C · mm | E · mm |
|---|---|---|---|---|---|---|---|
| M4 | 0.7 | Su disegno | Su disegno | 13 | 6 | 15 | 0.1 |
| M5 | 0.8 | Su disegno | Su disegno | 13 | 6 | 15 | 0.1 |
| M6 | 1 | Su disegno | Su disegno | 13 | 6 | 15 | 0.1 |
| M8 | 1.25 | Su disegno | Su disegno | 13 | 6 | 15 | 0.1 |
Materiali, classi e finiture
| Materiale dado | Classe dado | Materiale gabbia | Finitura |
|---|---|---|---|
| Acciaio | — | Acciaio per molle | Zincato bianco |
Le combinazioni dipendono da misura, foro e spessore: seleziona la variante nel configuratore per verificarle. Nessuna disponibilità a stock presunta.
Configura la variante
Richiedi questa configurazioneDocumentazione e montaggio
Scarica scheda tecnica PDFMontaggio e applicazione
Controllare preparazione del foro, spessore, accessibilità e corretto aggancio prima del serraggio. Il dato di compatibilità non sostituisce la verifica del collegamento. Fornitura e documentazione da concordare in offerta.
