DADI IN GABBIA

Dadi in gabbia a montaggio frontale

Inserimento frontale in foro rettangolare, con gabbia in acciaio per molle.

Richiedi offerta Scarica scheda tecnica PDF

Filetti documentati: M4 · M5 · M6
Configurazioni: 15

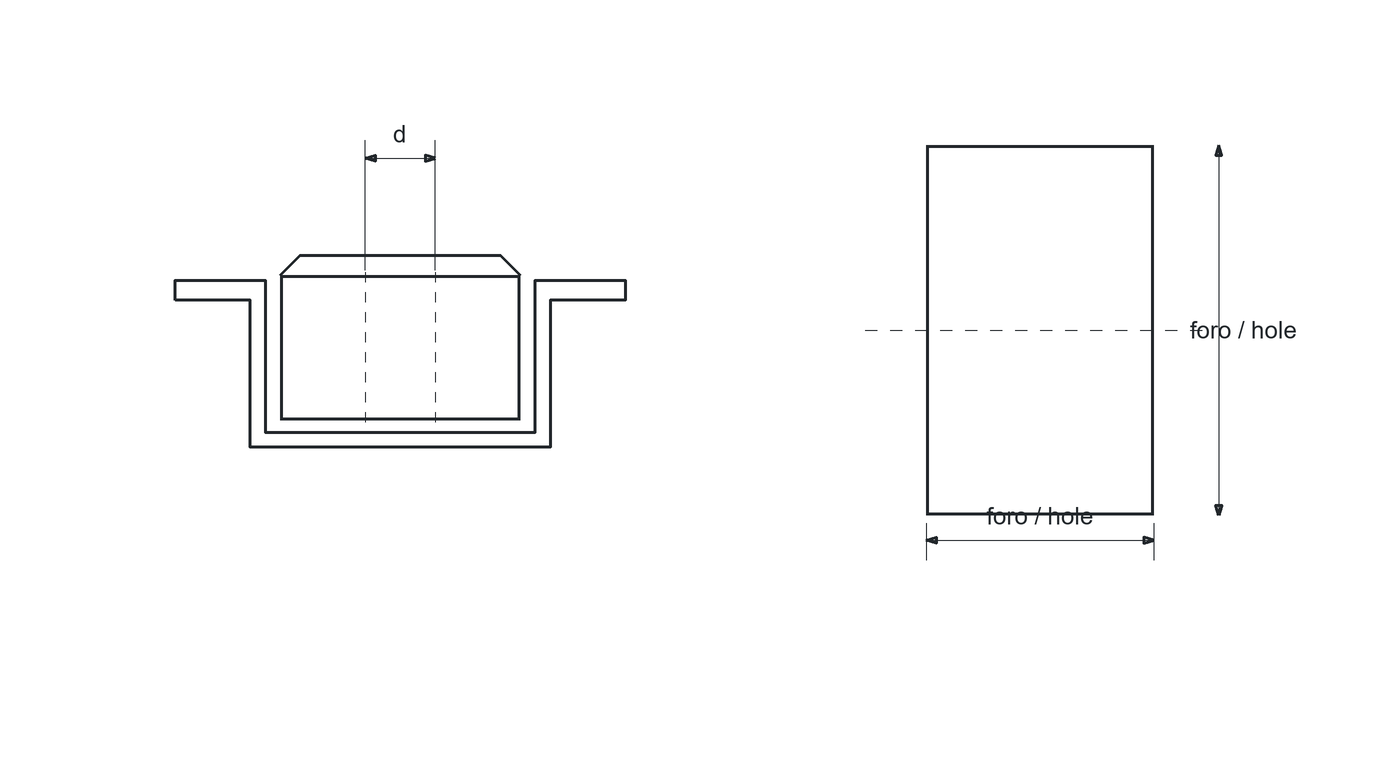

Disegno tecnico

Rappresentazione della tipologia, non esecutiva. Il foro e lo spessore ammesso sono quelli della variante selezionata.

Varianti e quote dimensionali

Filetto	Passo · mm	Foro · mm	Spessore lamiera · mm	A · mm	B · mm	C · mm	D · mm	E · mm	F · mm	G · mm
M4	0.7	8 × 13	0.4–0.7	11.2	12	7.4	20	0.5	13	6
M4	0.7	8 × 13	0.8–1.1	11.2	12	7.8	19.5	0.5	13	6
M4	0.7	8 × 13	1.2–1.5	11.2	12	8.2	19	0.5	13	6
M4	0.7	8 × 13	1.6–1.9	11.2	12	8.6	18.5	0.5	13	6
M4	0.7	8.2 × 13	2–2.3	11.2	12	9	18	0.5	13	6
M5	0.8	8 × 13	0.4–0.7	11.2	12	7.4	20	0.5	13	6
M5	0.8	8 × 13	0.8–1.1	11.2	12	7.8	19.5	0.5	13	6
M5	0.8	8 × 13	1.2–1.5	11.2	12	8.2	19	0.5	13	6
M5	0.8	8 × 13	1.6–1.9	11.2	12	8.6	18.5	0.5	13	6
M5	0.8	8.2 × 13	2–2.3	11.2	12	9	18	0.5	13	6
M6	1	8 × 13	0.4–0.7	11.2	12	7.4	20	0.5	13	6
M6	1	8 × 13	0.8–1.1	11.2	12	7.8	19.5	0.5	13	6
M6	1	8 × 13	1.2–1.5	11.2	12	8.2	19	0.5	13	6
M6	1	8 × 13	1.6–1.9	11.2	12	8.6	18.5	0.5	13	6
M6	1	8.2 × 13	2–2.3	11.2	12	9	18	0.5	13	6

Materiali, classi e finiture

Materiale dado	Classe dado	Materiale gabbia	Finitura
Acciaio	8	Acciaio per molle	Da definire in offerta

Le combinazioni dipendono da misura, foro e spessore: seleziona la variante nel configuratore per verificarle. Nessuna disponibilità a stock presunta.

Configura la variante

Seleziona la variante

Richiedi questa configurazione

Documentazione e montaggio

Scarica scheda tecnica PDF

Montaggio e applicazione

Controllare preparazione del foro, spessore, accessibilità e corretto aggancio prima del serraggio. Il dato di compatibilità non sostituisce la verifica del collegamento. Fornitura e documentazione da concordare in offerta.
