Dadi frontali con gabbia inox
Dado in acciaio classe 8 zincato e gabbia inox per il montaggio dal lato accessibile del pannello.
- Filetti documentati
- M5 · M6 · M8
- Configurazioni
- 28

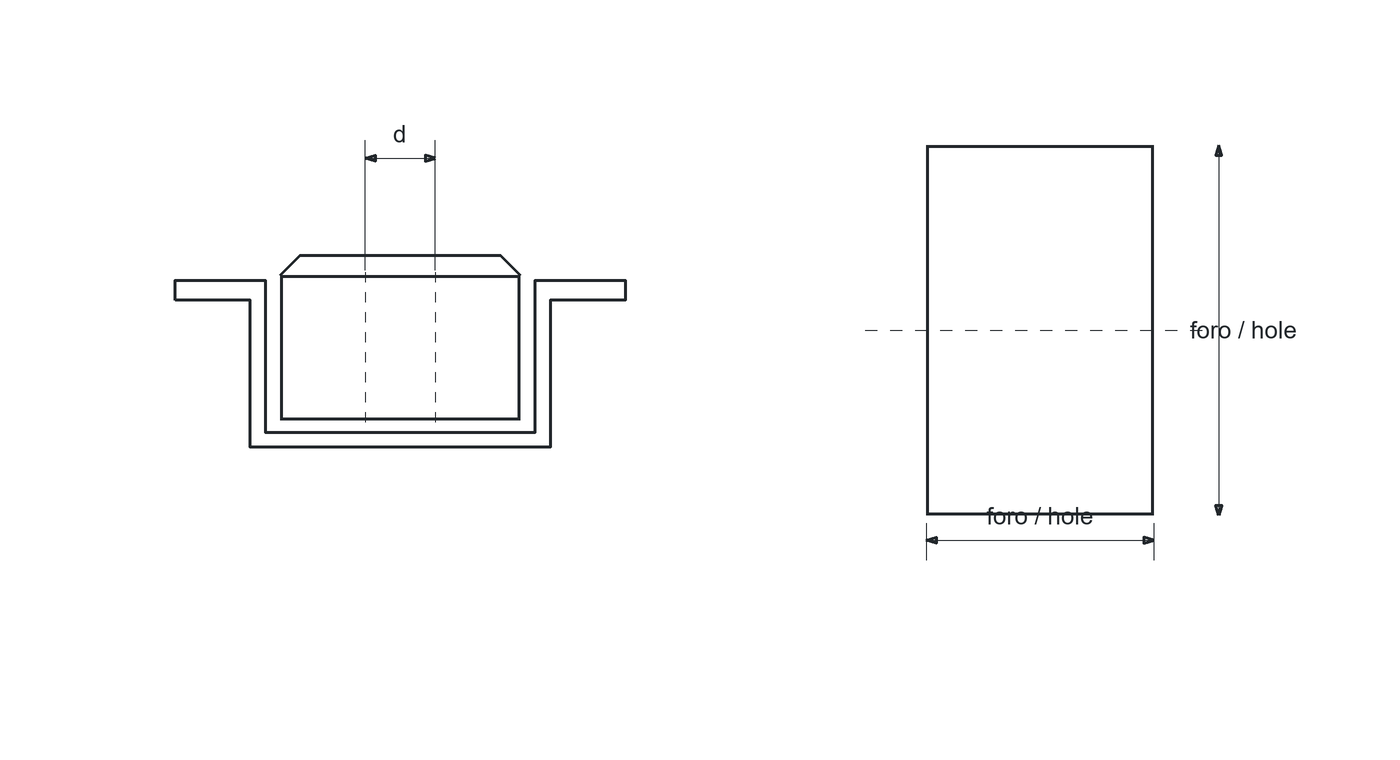

Disegno tecnico
Rappresentazione della tipologia, non esecutiva. Il foro e lo spessore ammesso sono quelli della variante selezionata.
Varianti e quote dimensionali
| Filetto | Passo · mm | Foro · mm | Spessore lamiera · mm | A · mm | B · mm | C · mm | D · mm | E · mm |
|---|---|---|---|---|---|---|---|---|
| M5 | 0.8 | 8 × 13 | 0.5–0.6 | 14 | 12.4 | 5.6 | 20.4 | 0.5 |
| M5 | 0.8 | 8 × 13 | 0.7–0.8 | 14 | 12.4 | 5.8 | 20.4 | 0.5 |
| M5 | 0.8 | 8 × 13 | 0.9–1 | 14 | 12.4 | 6 | 20.4 | 0.5 |
| M5 | 0.8 | 8 × 13 | 1.2–1.3 | 14 | 12.4 | 6.3 | 20.4 | 0.5 |
| M5 | 0.8 | 8 × 13 | 1.5–1.6 | 14 | 12.4 | 6.6 | 20.4 | 0.5 |
| M5 | 0.8 | 8 × 13 | 1.7–1.8 | 14 | 12.4 | 6.8 | 20.4 | 0.5 |
| M5 | 0.8 | 8 × 13 | 2–2.1 | 14 | 12.4 | 7.1 | 20.4 | 0.5 |
| M6 | 1 | 8 × 13 | 0.5–0.6 | 14 | 12.4 | 5.6 | 20.4 | 0.5 |
| M6 | 1 | 8 × 13 | 0.7–0.8 | 14 | 12.4 | 5.8 | 20.4 | 0.5 |
| M6 | 1 | 8 × 13 | 0.9–1 | 14 | 12.4 | 6 | 20.4 | 0.5 |
| M6 | 1 | 8 × 13 | 1.2–1.3 | 14 | 12.4 | 6.3 | 20.4 | 0.5 |
| M6 | 1 | 8 × 13 | 1.5–1.6 | 14 | 12.4 | 6.6 | 20.4 | 0.5 |
| M6 | 1 | 8 × 13 | 1.7–1.8 | 14 | 12.4 | 6.8 | 20.4 | 0.5 |
| M6 | 1 | 8 × 13 | 2–2.1 | 14 | 12.4 | 7.1 | 20.4 | 0.5 |
| M6 | 1 | 9 × 14 | 0.5–0.6 | 15.5 | 13.6 | 6.3 | 21.6 | 0.5 |
| M6 | 1 | 9 × 14 | 0.7–0.8 | 15.5 | 13.6 | 6.5 | 21.6 | 0.5 |
| M6 | 1 | 9 × 14 | 0.9–1 | 15.5 | 13.6 | 6.7 | 21.6 | 0.5 |
| M6 | 1 | 9 × 14 | 1.2–1.3 | 15.5 | 13.6 | 7 | 21.6 | 0.5 |
| M6 | 1 | 9 × 14 | 1.5–1.6 | 15.5 | 13.6 | 7.3 | 21.6 | 0.5 |
| M6 | 1 | 9 × 14 | 1.7–1.8 | 15.5 | 13.6 | 7.5 | 21.6 | 0.5 |
| M6 | 1 | 9 × 14 | 2–2.1 | 15.5 | 13.6 | 7.8 | 21.6 | 0.5 |
| M8 | 1.25 | 10.5 × 16.5 | 0.5–0.6 | 17.5 | 16 | 7.6 | 26 | 0.6 |
| M8 | 1.25 | 10.5 × 16.5 | 0.7–0.8 | 17.5 | 16 | 7.8 | 26 | 0.6 |
| M8 | 1.25 | 10.5 × 16.5 | 0.9–1 | 17.5 | 16 | 8 | 26 | 0.6 |
| M8 | 1.25 | 10.5 × 16.5 | 1.2–1.3 | 17.5 | 16 | 8.3 | 26 | 0.6 |
| M8 | 1.25 | 10.5 × 16.5 | 1.5–1.6 | 17.5 | 16 | 8.6 | 26 | 0.6 |
| M8 | 1.25 | 10.5 × 16.5 | 1.7–1.8 | 17.5 | 16 | 8.8 | 26 | 0.6 |
| M8 | 1.25 | 10.5 × 16.5 | 2–2.1 | 17.5 | 16 | 9.1 | 26 | 0.6 |
Materiali, classi e finiture
| Materiale dado | Classe dado | Materiale gabbia | Finitura |
|---|---|---|---|
| Acciaio | 8 | Acciaio inox | Dado zincato / gabbia inox naturale |
Le combinazioni dipendono da misura, foro e spessore: seleziona la variante nel configuratore per verificarle. Nessuna disponibilità a stock presunta.
Configura la variante
Richiedi questa configurazioneDocumentazione e montaggio
Scarica scheda tecnica PDFMontaggio e applicazione
Controllare preparazione del foro, spessore, accessibilità e corretto aggancio prima del serraggio. Il dato di compatibilità non sostituisce la verifica del collegamento. Fornitura e documentazione da concordare in offerta.
