Dadi per fori quadri con gabbia inox
Gabbia inox con dado in acciaio zincato oppure inox: materiali distinti nella singola configurazione.
- Filetti documentati
- M3 · M4 · M5 · M6 · M8 · M10 · M12
- Configurazioni
- 132

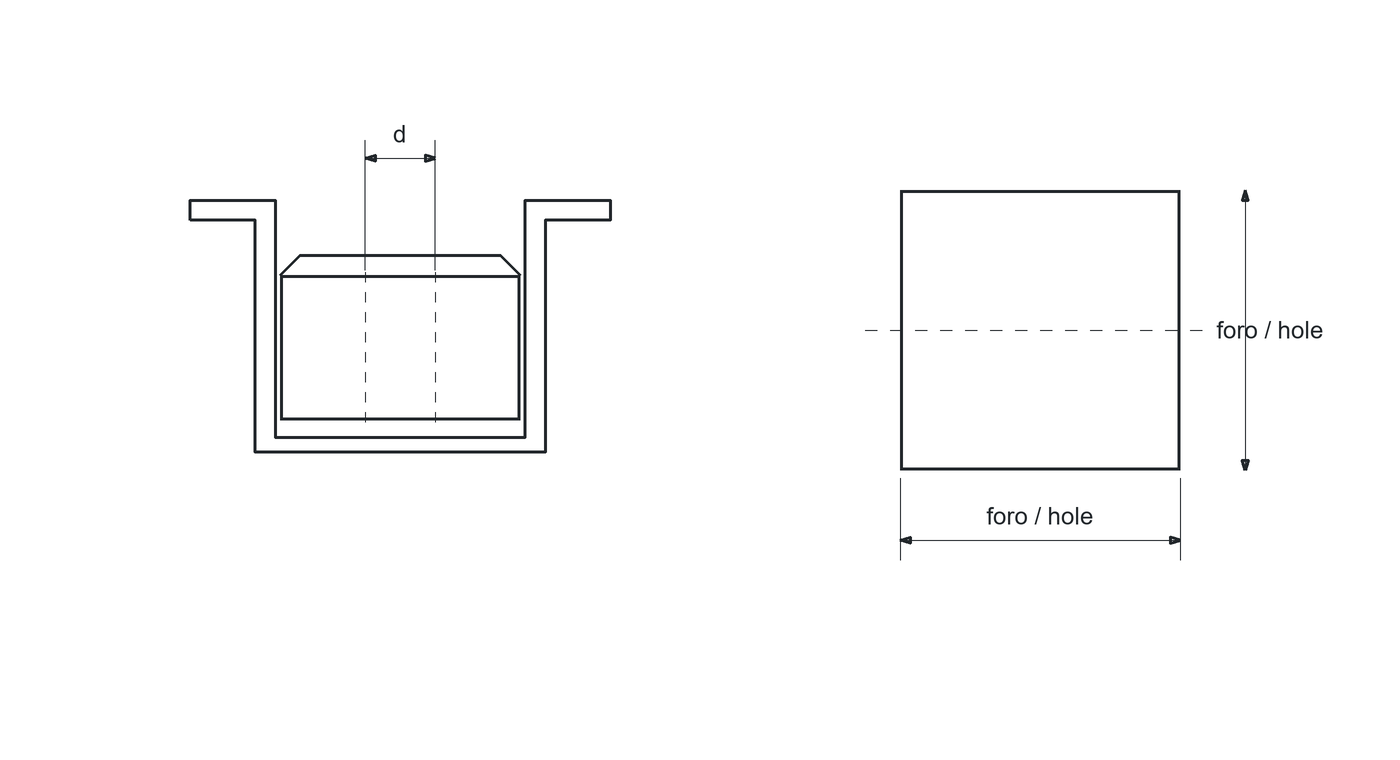

Disegno tecnico

Rappresentazione della tipologia, non esecutiva. Il foro e lo spessore ammesso sono quelli della variante selezionata.
Varianti e quote dimensionali
| Filetto | Passo · mm | Foro · mm | Spessore lamiera · mm | A · mm | B · mm | D · mm | E · mm | F · mm | G · mm | C · mm |
|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 0.5 | 5.3 × 5.3 | 0.3–0.9 | 9.8 | 8.5 | 4.8 | 0.3 | 9.8 | 3.7 | 5.1 |
| M3 | 0.5 | 5.3 × 5.3 | 1–1.6 | 9.8 | 8.5 | 4.8 | 0.3 | 9.8 | 3.7 | 5.8 |
| M3 | 0.5 | 5.3 × 5.3 | 1.7–2.3 | 9.8 | 8.5 | 4.8 | 0.3 | 9.8 | 3.7 | 6.6 |
| M3 | 0.5 | 5.3 × 5.3 | 2.4–3.1 | 9.8 | 8.5 | 4.8 | 0.3 | 9.8 | 3.7 | 7.6 |
| M4 | 0.7 | 5.3 × 5.3 | 0.3–0.9 | 9.8 | 8.5 | 4.8 | 0.3 | 9.8 | 3.7 | 5.1 |
| M4 | 0.7 | 5.3 × 5.3 | 1–1.6 | 9.8 | 8.5 | 4.8 | 0.3 | 9.8 | 3.7 | 5.8 |
| M4 | 0.7 | 5.3 × 5.3 | 1.7–2.3 | 9.8 | 8.5 | 4.8 | 0.3 | 9.8 | 3.7 | 6.6 |
| M4 | 0.7 | 5.3 × 5.3 | 2.4–3.1 | 9.8 | 8.5 | 4.8 | 0.3 | 9.8 | 3.7 | 7.6 |
| M5 | 0.8 | 5.6 × 5.6 | 0.3–0.9 | 9.8 | 8.5 | 4.8 | 0.3 | 9.8 | 3.7 | 5.1 |
| M5 | 0.8 | 5.6 × 5.6 | 1–1.6 | 9.8 | 8.5 | 4.8 | 0.3 | 9.8 | 3.7 | 5.8 |
| M5 | 0.8 | 5.6 × 5.6 | 1.7–2.3 | 9.8 | 8.5 | 4.8 | 0.3 | 9.8 | 3.7 | 6.6 |
| M5 | 0.8 | 5.6 × 5.6 | 2.4–3.1 | 9.8 | 8.5 | 4.8 | 0.3 | 9.8 | 3.7 | 7.6 |
| M3 | 0.5 | 6.7 × 6.7 | 0.7–1.6 | 10 | 8.5 | 5.8 | 0.45 | 10.5 | 5 | 7.2 |
| M3 | 0.5 | 6.7 × 6.7 | 1.7–2.6 | 10 | 8.5 | 5.8 | 0.45 | 10.5 | 5 | 8.2 |
| M4 | 0.7 | 6.7 × 6.7 | 0.7–1.6 | 10 | 8.5 | 5.8 | 0.45 | 10.5 | 5 | 7.2 |
| M4 | 0.7 | 6.7 × 6.7 | 1.7–2.6 | 10 | 8.5 | 5.8 | 0.45 | 10.5 | 5 | 8.2 |
| M5 | 0.8 | 6.7 × 6.7 | 0.7–1.6 | 10 | 8.5 | 5.8 | 0.45 | 10.5 | 5 | 7.2 |
| M5 | 0.8 | 6.7 × 6.7 | 1.7–2.6 | 10 | 8.5 | 5.8 | 0.45 | 10.5 | 5 | 8.2 |
| M4 | 0.7 | 8.3 × 8.3 | 0.3–1.1 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 8 |
| M4 | 0.7 | 8.3 × 8.3 | 1.2–1.6 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 8.3 |
| M4 | 0.7 | 8.3 × 8.3 | 1.7–2.5 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 9.3 |
| M4 | 0.7 | 8.3 × 8.3 | 2.6–3.5 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 10.1 |
| M4 | 0.7 | 8.3 × 8.3 | 3.6–4.5 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 11 |
| M5 | 0.8 | 8.3 × 8.3 | 0.3–1.1 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 8 |
| M5 | 0.8 | 8.3 × 8.3 | 1.2–1.6 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 8.3 |
| M5 | 0.8 | 8.3 × 8.3 | 1.7–2.5 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 9.3 |
| M5 | 0.8 | 8.3 × 8.3 | 2.6–3.5 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 10.1 |
| M5 | 0.8 | 8.3 × 8.3 | 3.6–4.5 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 11 |
| M6 | 1 | 8.3 × 8.3 | 0.3–1.1 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 8 |
| M6 | 1 | 8.3 × 8.3 | 1.2–1.6 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 8.3 |
| M6 | 1 | 8.3 × 8.3 | 1.7–2.5 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 9.3 |
| M6 | 1 | 8.3 × 8.3 | 2.6–3.5 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 10.1 |
| M6 | 1 | 8.3 × 8.3 | 3.6–4.5 | 12 | 10.8 | 7.2 | 0.45 | 12.5 | 6 | 11 |
| M4 | 0.7 | 9.5 × 9.5 | 0.7–1.6 | 13 | 12 | 7.7 | 0.45 | 13.5 | 6.2 | 8.6 |
| M4 | 0.7 | 9.5 × 9.5 | 1.7–2.6 | 13 | 12 | 7.7 | 0.45 | 13.5 | 6.2 | 9.5 |
| M4 | 0.7 | 9.5 × 9.5 | 2.7–3.5 | 13 | 12 | 7.7 | 0.45 | 13.5 | 6.2 | 10.2 |
| M5 | 0.8 | 9.5 × 9.5 | 0.7–1.6 | 13 | 12 | 7.7 | 0.45 | 13.5 | 6.2 | 8.6 |
| M5 | 0.8 | 9.5 × 9.5 | 1.7–2.6 | 13 | 12 | 7.7 | 0.45 | 13.5 | 6.2 | 9.5 |
| M5 | 0.8 | 9.5 × 9.5 | 2.7–3.5 | 13 | 12 | 7.7 | 0.45 | 13.5 | 6.2 | 10.2 |
| M6 | 1 | 9.5 × 9.5 | 0.7–1.6 | 13 | 12 | 7.7 | 0.45 | 13.5 | 6.2 | 8.6 |
| M6 | 1 | 9.5 × 9.5 | 1.7–2.6 | 13 | 12 | 7.7 | 0.45 | 13.5 | 6.2 | 9.5 |
| M6 | 1 | 9.5 × 9.5 | 2.7–3.5 | 13 | 12 | 7.7 | 0.45 | 13.5 | 6.2 | 10.2 |
| M6 | 1 | 12.3 × 12.3 | 0.7–1.7 | 15.6 | 15 | — | 0.5 | 16.5 | 7.2 | 10 |
| M6 | 1 | 12.3 × 12.3 | 1.8–3.2 | 15.6 | 15 | — | 0.5 | 16.5 | 7.2 | 11.4 |
| M6 | 1 | 12.3 × 12.3 | 3.3–4.7 | 15.6 | 15 | — | 0.5 | 16.5 | 7.2 | 12.8 |
| M6 | 1 | 12.3 × 12.3 | 4.8–6.2 | 15.6 | 15 | — | 0.5 | 16.5 | 7.2 | 14 |
| M8 | 1.25 | 12.3 × 12.3 | 0.7–1.7 | 15.6 | 15 | — | 0.5 | 16.5 | 7.2 | 10 |
| M8 | 1.25 | 12.3 × 12.3 | 1.8–3.2 | 15.6 | 15 | — | 0.5 | 16.5 | 7.2 | 11.4 |
| M8 | 1.25 | 12.3 × 12.3 | 3.3–4.7 | 15.6 | 15 | — | 0.5 | 16.5 | 7.2 | 12.8 |
| M8 | 1.25 | 12.3 × 12.3 | 4.8–6.2 | 15.6 | 15 | — | 0.5 | 16.5 | 7.2 | 14 |
| M10 | 1.5 | 12.3 × 12.3 | 0.7–1.7 | 15.6 | 15 | — | 0.5 | 16.5 | 7.2 | 10 |
| M10 | 1.5 | 12.3 × 12.3 | 1.8–3.2 | 15.6 | 15 | — | 0.5 | 16.5 | 7.2 | 11.4 |
| M10 | 1.5 | 12.3 × 12.3 | 3.3–4.7 | 15.6 | 15 | — | 0.5 | 16.5 | 7.2 | 12.8 |
| M10 | 1.5 | 12.3 × 12.3 | 4.8–6.2 | 15.6 | 15 | — | 0.5 | 16.5 | 7.2 | 14 |
| M8 | 1.25 | 14 × 14 | 0.7–1.7 | 20 | 18 | 12.6 | 0.7 | 20.5 | 10.4 | 13.5 |
| M8 | 1.25 | 14 × 14 | 1.8–3.2 | 20 | 18 | 12.6 | 0.7 | 20.5 | 10.4 | 15 |
| M8 | 1.25 | 14 × 14 | 3.3–4.7 | 20 | 18 | 12.6 | 0.7 | 20.5 | 10.4 | 16.5 |
| M8 | 1.25 | 14 × 14 | 4.8–6.2 | 20 | 18 | 12.6 | 0.7 | 20.5 | 10.4 | 18 |
| M10 | 1.5 | 14 × 14 | 0.7–1.7 | 20 | 18 | 12.6 | 0.7 | 20.5 | 10.4 | 13.5 |
| M10 | 1.5 | 14 × 14 | 1.8–3.2 | 20 | 18 | 12.6 | 0.7 | 20.5 | 10.4 | 15 |
| M10 | 1.5 | 14 × 14 | 3.3–4.7 | 20 | 18 | 12.6 | 0.7 | 20.5 | 10.4 | 16.5 |
| M10 | 1.5 | 14 × 14 | 4.8–6.2 | 20 | 18 | 12.6 | 0.7 | 20.5 | 10.4 | 18 |
| M12 | 1.75 | 14 × 14 | 0.7–1.7 | 20 | 18 | 12.6 | 0.7 | 20.5 | 10.4 | 13.5 |
| M12 | 1.75 | 14 × 14 | 1.8–3.2 | 20 | 18 | 12.6 | 0.7 | 20.5 | 10.4 | 15 |
| M12 | 1.75 | 14 × 14 | 3.3–4.7 | 20 | 18 | 12.6 | 0.7 | 20.5 | 10.4 | 16.5 |
| M12 | 1.75 | 14 × 14 | 4.8–6.2 | 20 | 18 | 12.6 | 0.7 | 20.5 | 10.4 | 18 |
Materiali, classi e finiture
| Materiale dado | Classe dado | Materiale gabbia | Finitura |
|---|---|---|---|
| Acciaio | 6 | Acciaio inox | Dado zincato / gabbia inox naturale |
| Acciaio inox | — | Acciaio inox | Inox naturale |
Le combinazioni dipendono da misura, foro e spessore: seleziona la variante nel configuratore per verificarle. Nessuna disponibilità a stock presunta.
Configura la variante
Richiedi questa configurazioneDocumentazione e montaggio
Scarica scheda tecnica PDFMontaggio e applicazione
Controllare preparazione del foro, spessore, accessibilità e corretto aggancio prima del serraggio. Il dato di compatibilità non sostituisce la verifica del collegamento. Fornitura e documentazione da concordare in offerta.
