DADI IN GABBIA

Dadi in gabbia per fori quadri

Filettatura flottante trattenuta in una gabbia elastica, scelta sul foro e sullo spessore della lamiera.

Filetti documentati
M3 · M4 · M5 · M6 · M8 · M10 · M12
Configurazioni
82
Dadi in gabbia per fori quadri

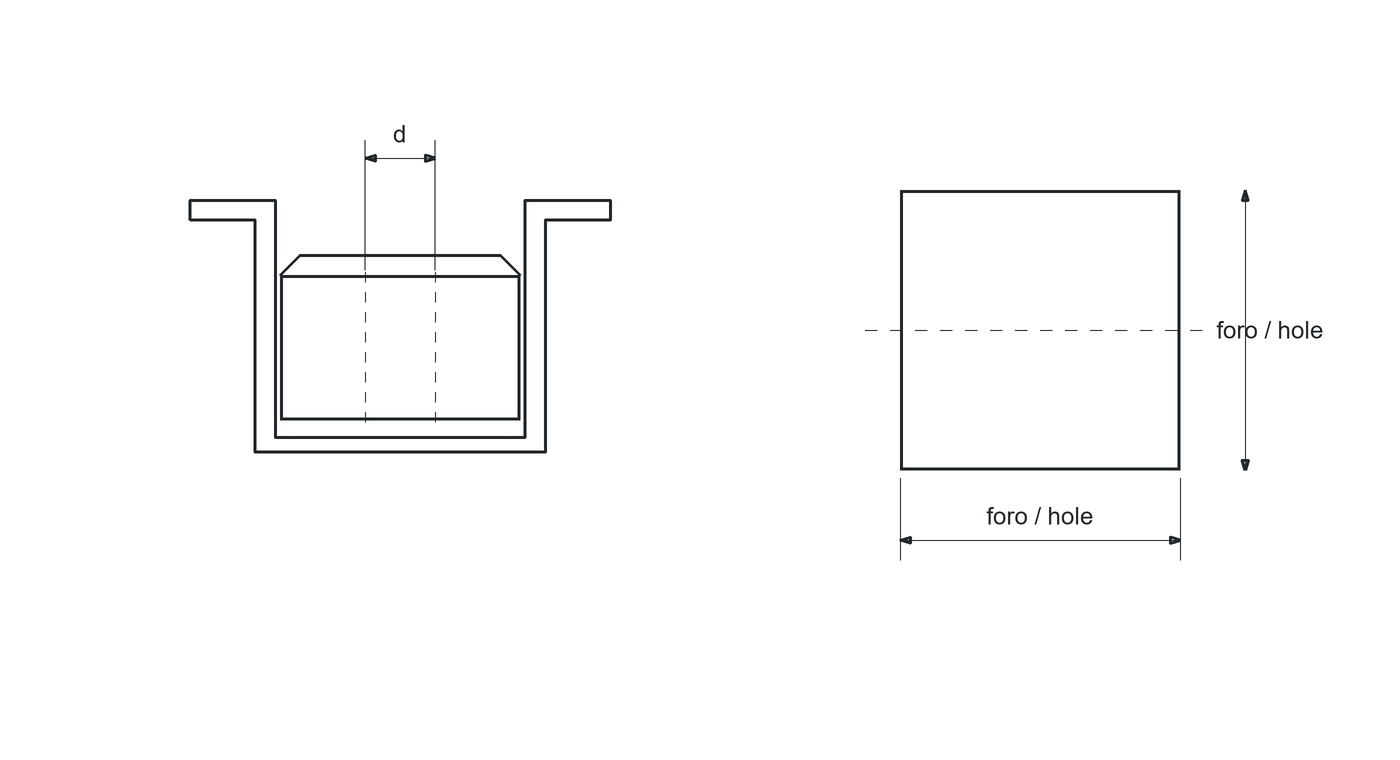

Disegno tecnico

Dadi in gabbia per fori quadri

Rappresentazione della tipologia, non esecutiva. Il foro e lo spessore ammesso sono quelli della variante selezionata.

Varianti e quote dimensionali

FilettoPasso · mmForo · mmSpessore lamiera · mmA · mmB · mmD · mmE · mmF · mmG · mmC · mm
M30.55.3 × 5.30.3–0.99.88.54.80.39.83.75.1
M30.55.3 × 5.31–1.69.88.54.80.39.83.75.8
M30.55.3 × 5.31.7–2.39.88.54.80.39.83.76.6
M30.55.3 × 5.32.4–3.19.88.54.80.39.83.77.6
M40.75.3 × 5.30.3–0.99.88.54.80.39.83.75.1
M40.75.3 × 5.31–1.69.88.54.80.39.83.75.8
M40.75.3 × 5.31.7–2.39.88.54.80.39.83.76.6
M40.75.3 × 5.32.4–3.19.88.54.80.39.83.77.6
M50.85.6 × 5.60.3–0.99.88.54.80.39.83.75.1
M50.85.6 × 5.61–1.69.88.54.80.39.83.75.8
M50.85.6 × 5.61.7–2.39.88.54.80.39.83.76.6
M50.85.6 × 5.62.4–3.19.88.54.80.39.83.77.6
M30.56.7 × 6.70.7–1.6108.55.80.4510.557.2
M30.56.7 × 6.71.7–2.6108.55.80.4510.558.2
M40.76.7 × 6.70.7–1.6108.55.80.4510.557.2
M40.76.7 × 6.71.7–2.6108.55.80.4510.558.2
M50.86.7 × 6.70.7–1.6108.55.80.4510.557.2
M50.86.7 × 6.71.7–2.6108.55.80.4510.558.2
M40.78.3 × 8.30.3–1.11210.87.20.4512.568
M40.78.3 × 8.31.2–1.61210.87.20.4512.568.3
M40.78.3 × 8.31.7–2.51210.87.20.4512.569.3
M40.78.3 × 8.32.6–3.51210.87.20.4512.5610.1
M40.78.3 × 8.33.6–4.51210.87.20.4512.5611
M50.88.3 × 8.30.3–1.11210.87.20.4512.568
M50.88.3 × 8.31.2–1.61210.87.20.4512.568.3
M50.88.3 × 8.31.7–2.51210.87.20.4512.569.3
M50.88.3 × 8.32.6–3.51210.87.20.4512.5610.1
M50.88.3 × 8.33.6–4.51210.87.20.4512.5611
M618.3 × 8.30.3–1.11210.87.20.4512.568
M618.3 × 8.31.2–1.61210.87.20.4512.568.3
M618.3 × 8.31.7–2.51210.87.20.4512.569.3
M618.3 × 8.32.6–3.51210.87.20.4512.5610.1
M618.3 × 8.33.6–4.51210.87.20.4512.5611
M40.79.5 × 9.50.7–1.613127.70.4513.568.6
M40.79.5 × 9.51.7–2.613127.70.4513.569.5
M40.79.5 × 9.52.7–3.513127.70.4513.5610.2
M50.89.5 × 9.50.7–1.613127.70.4513.568.6
M50.89.5 × 9.51.7–2.613127.70.4513.569.5
M50.89.5 × 9.52.7–3.513127.70.4513.5610.2
M619.5 × 9.50.7–1.613127.70.4513.568.6
M619.5 × 9.51.7–2.613127.70.4513.569.5
M619.5 × 9.52.7–3.513127.70.4513.5610.2
M40.79 × 90.7–1.613.31270.513.56.58.5
M40.79 × 91.7–2.613.31270.513.56.59.6
M40.79 × 92.7–3.513.31270.513.56.510.2
M50.89 × 90.7–1.613.31270.513.56.58.5
M50.89 × 91.7–2.613.31270.513.56.59.6
M50.89 × 92.7–3.513.31270.513.56.510.2
M619 × 90.7–1.613.31270.513.56.58.5
M619 × 91.7–2.613.31270.513.56.59.6
M619 × 92.7–3.513.31270.513.56.510.2
M6110 × 101.2–2.21511.39.50.51569.7
M6112.3 × 12.30.7–1.716.514.77.50.617.57.610.4
M6112.3 × 12.31.8–3.116.514.77.50.617.57.612
M81.2512.3 × 12.30.7–1.716.514.77.50.617.57.610.4
M81.2512.3 × 12.31.8–3.116.514.77.50.617.57.612
M101.512.3 × 12.30.7–1.716.514.77.50.617.57.610.4
M101.512.3 × 12.31.8–3.116.514.77.50.617.57.612
M6112.3 × 12.30.7–1.716.615—0.516.57.210
M6112.3 × 12.31.8–3.216.615—0.516.57.211.4
M6112.3 × 12.33.3–4.716.615—0.516.57.212.8
M6112.3 × 12.34.8–6.216.615—0.516.57.214
M81.2512.3 × 12.30.7–1.716.615—0.516.57.210
M81.2512.3 × 12.31.8–3.216.615—0.516.57.211.4
M81.2512.3 × 12.33.3–4.716.615—0.516.57.212.8
M81.2512.3 × 12.34.8–6.216.615—0.516.57.214
M101.512.3 × 12.30.7–1.716.615—0.516.57.210
M101.512.3 × 12.31.8–3.216.615—0.516.57.211.4
M101.512.3 × 12.33.3–4.716.615—0.516.57.212.8
M101.512.3 × 12.34.8–6.216.615—0.516.57.214
M81.2514 × 140.7–1.7201812.60.720.510.413.5
M81.2514 × 141.8–3.2201812.60.720.510.415
M81.2514 × 143.3–4.7201812.60.720.510.416.5
M81.2514 × 144.8–6.2201812.60.720.510.418
M101.514 × 140.7–1.7201812.60.720.510.413.5
M101.514 × 141.8–3.2201812.60.720.510.415
M101.514 × 143.3–4.7201812.60.720.510.416.5
M101.514 × 144.8–6.2201812.60.720.510.418
M121.7514 × 140.7–1.7201812.60.720.510.413.5
M121.7514 × 141.8–3.2201812.60.720.510.415
M121.7514 × 143.3–4.7201812.60.720.510.416.5
M121.7514 × 144.8–6.2201812.60.720.510.418

Materiali, classi e finiture

Materiale dadoClasse dadoMateriale gabbiaFinitura
Acciaio6Acciaio per molleZincato bianco

Le combinazioni dipendono da misura, foro e spessore: seleziona la variante nel configuratore per verificarle. Nessuna disponibilità a stock presunta.

Configura la variante

Richiedi questa configurazione

Documentazione e montaggio

Scarica scheda tecnica PDF

Montaggio e applicazione

Controllare preparazione del foro, spessore, accessibilità e corretto aggancio prima del serraggio. Il dato di compatibilità non sostituisce la verifica del collegamento. Fornitura e documentazione da concordare in offerta.

Richiedi una configurazione standard o speciale

Continua al modulo per inviare la richiesta e allegare il disegno.
