Dadi in gabbia per continuità di massa
Esecuzione con contatti dedicati. La continuità elettrica va verificata su supporto, rivestimento e montaggio reali.
- Filetti documentati
- M4 · M5 · M6 · M8 · M10 · M12
- Configurazioni
- 6

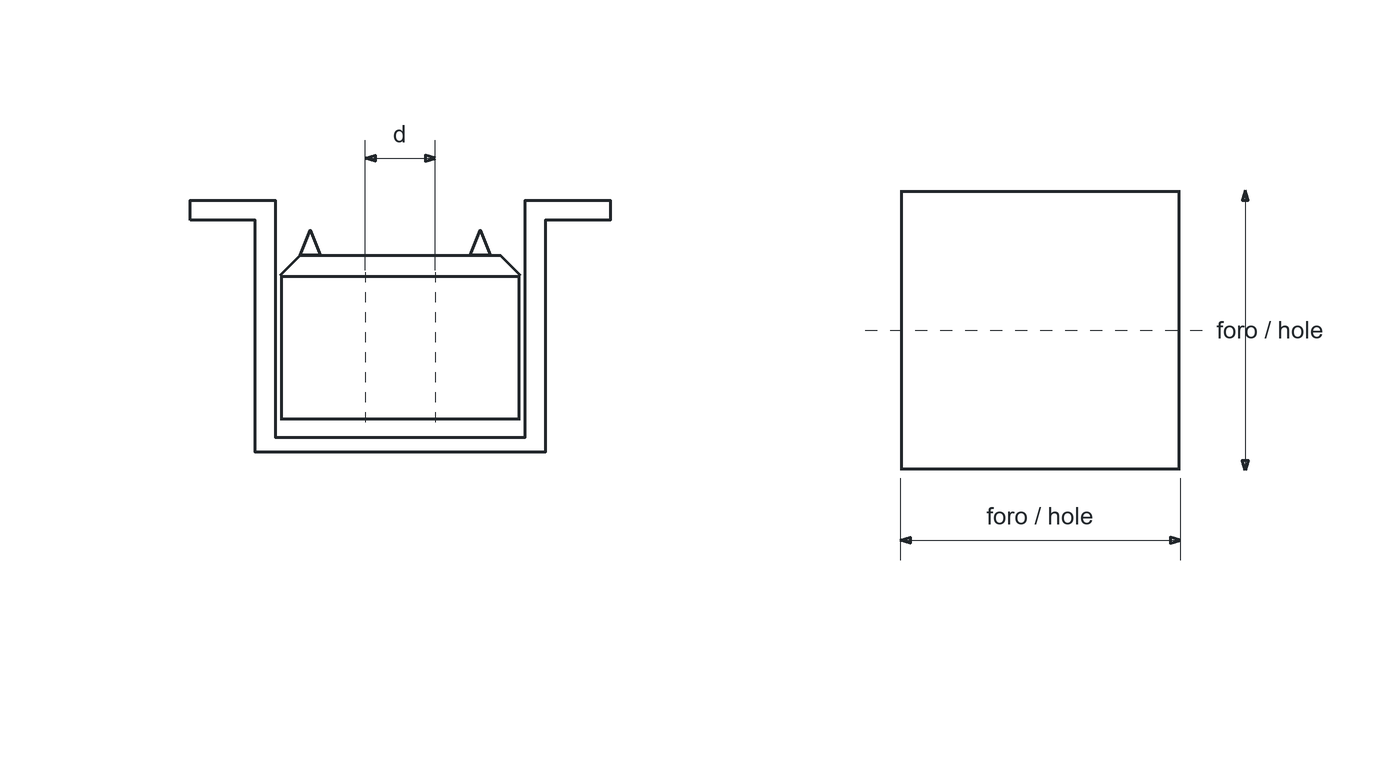

Disegno tecnico

Rappresentazione della tipologia, non esecutiva. Il foro e lo spessore ammesso sono quelli della variante selezionata.
Varianti e quote dimensionali
| Filetto | Passo · mm | Foro · mm | Spessore lamiera · mm | A · mm | C · mm | D · mm | E · mm | F · mm | G · mm |
|---|---|---|---|---|---|---|---|---|---|
| M4 | 0.7 | 9.5 × 9.5 | 1–2 | 13 | 9.5 | 8.2 | 0.45 | 13.5 | 6 |
| M5 | 0.8 | 9.5 × 9.5 | 1–2 | 13 | 9.5 | 8.2 | 0.45 | 13.5 | 6 |
| M6 | 1 | 9.5 × 9.5 | 1–2 | 13 | 9.5 | 8.2 | 0.45 | 13.5 | 6 |
| M8 | 1.25 | 14 × 14 | 2–3.8 | 20.4 | 16.5 | 12.5 | 0.6 | 20.4 | 10.5 |
| M10 | 1.5 | 14 × 14 | 2–3.8 | 20.4 | 16.5 | 12.5 | 0.6 | 20.4 | 10.5 |
| M12 | 1.75 | 14 × 14 | 2–3.8 | 20.4 | 16.5 | 12.5 | 0.6 | 20.4 | 10.5 |
Materiali, classi e finiture
| Materiale dado | Classe dado | Materiale gabbia | Finitura |
|---|---|---|---|
| Da definire in offerta | — | Da definire in offerta | Da definire in offerta |
Le combinazioni dipendono da misura, foro e spessore: seleziona la variante nel configuratore per verificarle. Nessuna disponibilità a stock presunta.
Configura la variante
Richiedi questa configurazioneDocumentazione e montaggio
Scarica scheda tecnica PDFMontaggio e applicazione
Controllare preparazione del foro, spessore, accessibilità e corretto aggancio prima del serraggio. Il dato di compatibilità non sostituisce la verifica del collegamento. Fornitura e documentazione da concordare in offerta.
