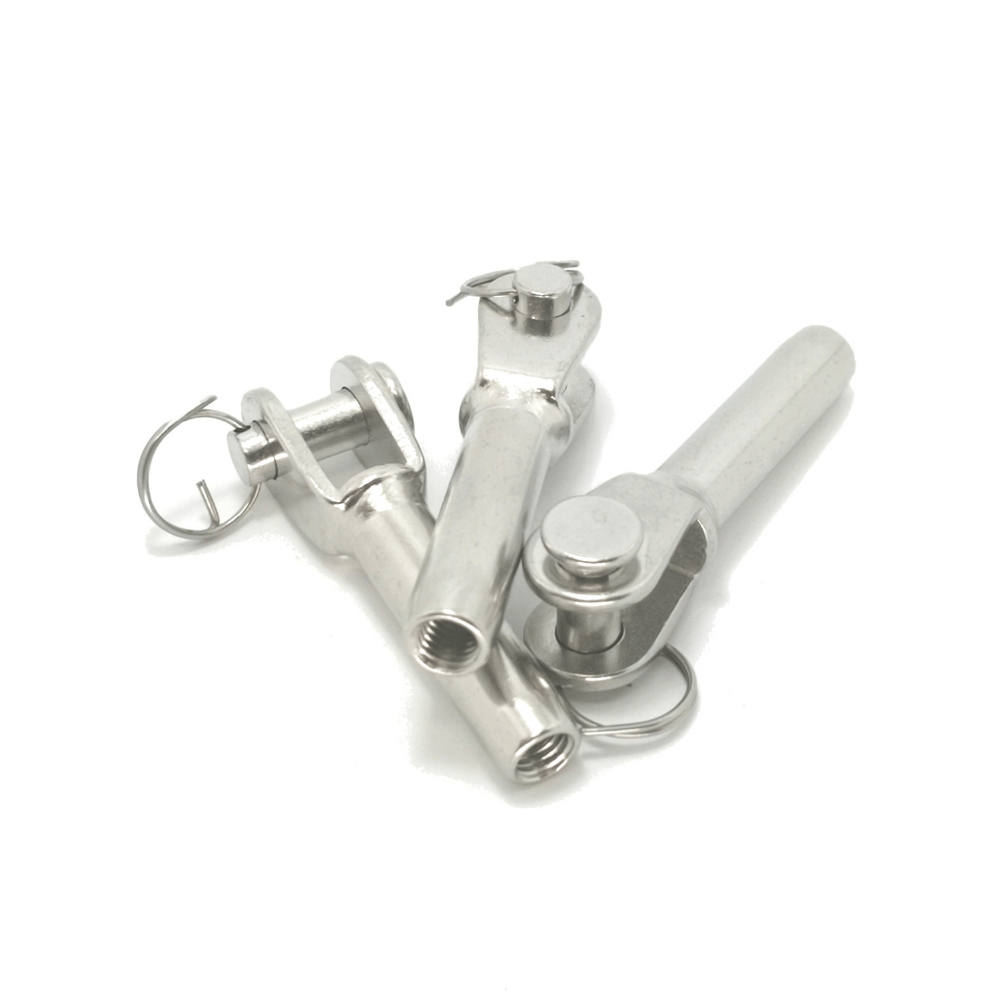

Terminali a forcella con filetto interno destro
Terminali a forcella con filetto interno destro in acciaio inox AISI 316. Confronta interfacce e misure della configurazione richiesta.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm, salvo il filetto metrico M. Schema illustrativo non in scala. Quote dei terminali a pressare riferite al pezzo prima della lavorazione.
Disegno tecnico
D1: filetto interno destro (RH); L1: estremità corpo-centro perno; L2: profondità filettata; A: apertura forcella; D: diametro perno; D2: diametro esterno corpo; H: luce dal bordo del perno al fondo della forcella. Da avvitare su un elemento maschio compatibile; non è un tubolare da pressare direttamente sulla fune.
Varianti e quote dimensionali
| D1 filetto | L1 (mm) | L2 (mm) | A (mm) | D (mm) | D2 (mm) | H (mm) | Filetto | RFQ |
|---|---|---|---|---|---|---|---|---|
| M5 | 55 | 27 | 8 | 5 | 7,5 | 10 | RH | |
| M6 | 60 | 30 | 9 | 6 | 8 | 10 | RH | |
| M8 | 65 | 31 | 10 | 8 | 12 | 12 | RH | |
| M10 | 75 | 40 | 12 | 10 | 14 | 14 | RH |
Verificare la compatibilità di fune, terminale, attacco e attrezzatura. Le quote non definiscono la portata dell’assemblaggio.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
