Supporti centrali per corrimano 60°

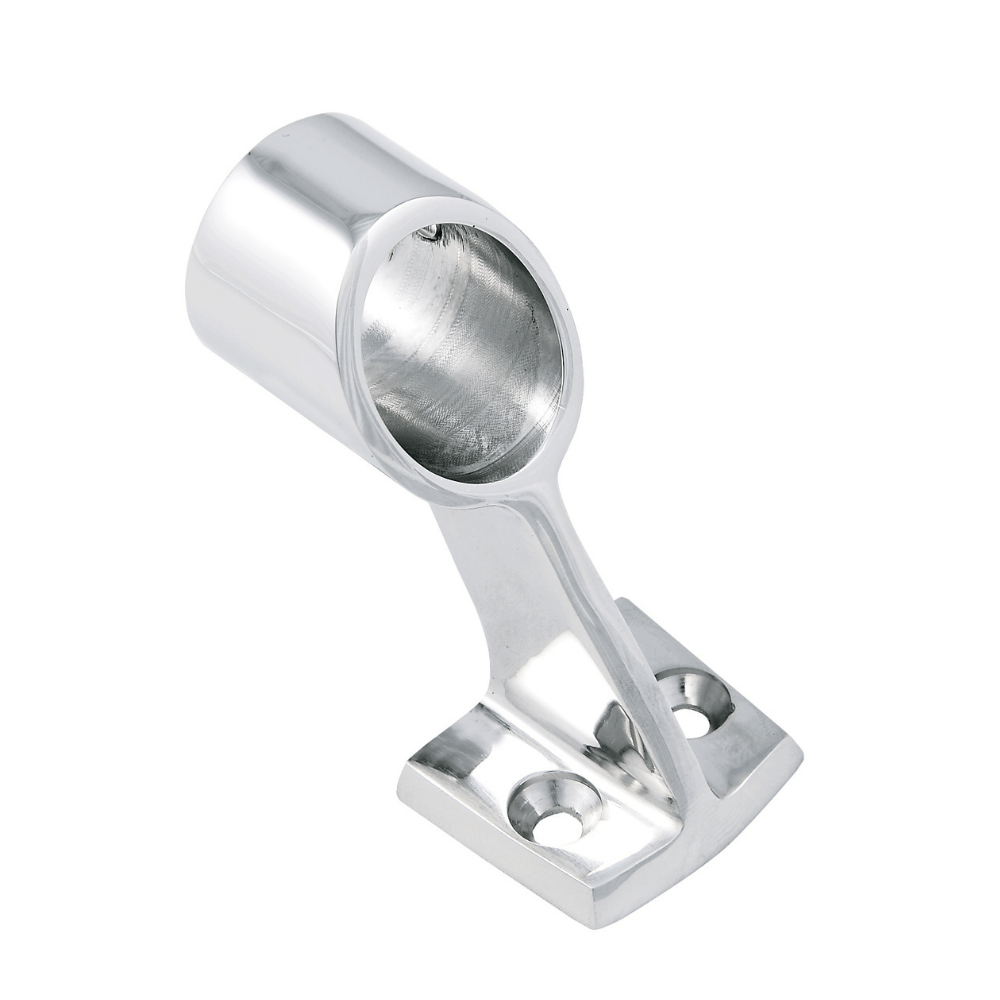

Supporti centrali per corrimano 60° in acciaio inox AISI 316 microfuso e lucidato. Confronta geometria, accoppiamento del tubo e quote prima della scelta.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm. Schema illustrativo non in scala. Verificare il prodotto ricevuto prima di praticare i fori.
Disegno tecnico — Tipo A
A: larghezza base; B: profondità base; D1: sede tubo; D2: diametro esterno collare; H: altezza dal piano di appoggio all’asse del tubo. B1: lunghezza superiore del collare nella vista laterale. Fori Ø5,3 con svasatura Ø10. Inclinazione supporto 60°. Sede tubo passante.
Disegno tecnico — Tipo B
A: larghezza base; B: profondità base; D1: sede tubo; D2: diametro esterno collare; H: altezza dal piano di appoggio all’asse del tubo. B1 non è quotata per questa versione. Fori Ø5,3 con svasatura Ø10. Inclinazione supporto 60°. Sede tubo passante.
Varianti e quote dimensionali
| Tipo | A (mm) | B (mm) | B1 (mm) | D1 (mm) | D2 (mm) | H (mm) | RFQ |
|---|---|---|---|---|---|---|---|
| A | 40 | 26 | 20 | 23 | 30 | 37 | |
| A | 42 | 29 | 23 | 26 | 31,5 | 40 | |
| B | 37 | 31 | — | 22,5 | 29 | 52 |
Quote soggette a variazioni tra lotti. Il diametro della sede o del codolo è distinto dal diametro nominale del tubo; verificare l’accoppiamento.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
