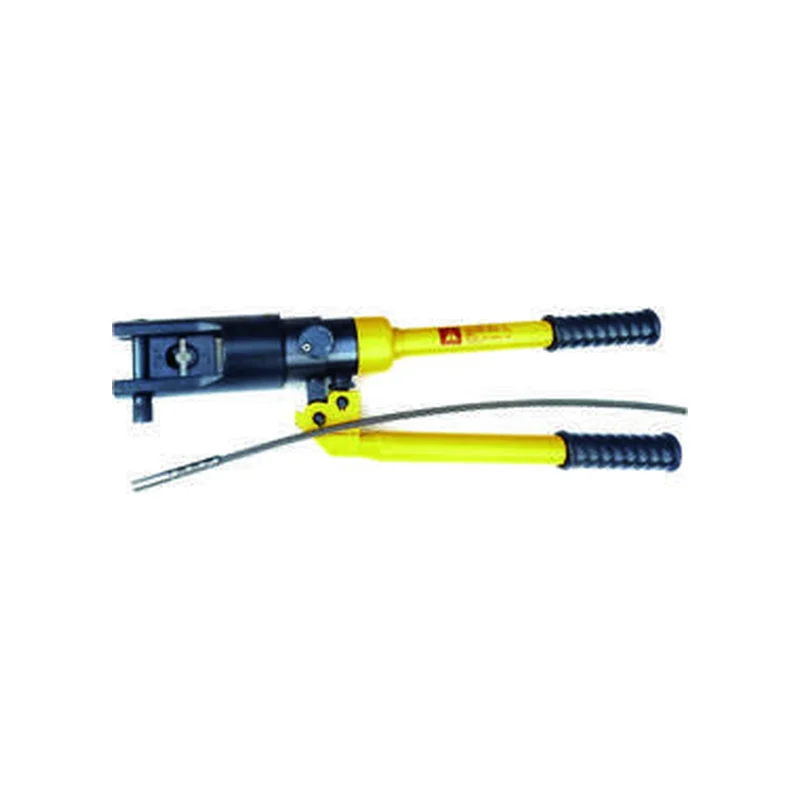

Pinza crimpatrice manuale idraulica B12
Utensile portatile per la pressatura di terminali e manicotti su funi metalliche. Forza massima 70 kN; matrici da ordinare separatamente.
- Materiale
- Acciaio
Disegno tecnico
Schema illustrativo non in scala. Quote in mm, salvo diversa indicazione. Non sostituisce le istruzioni d’uso fornite con l’utensile.
Disegno tecnico
L: lunghezza 480 mm. Forza di crimpatura fino a 70 kN (forza, non pressione); peso 4 kg senza valigetta. Valigetta e ricambi delle tenute inclusi; matrici vendute separatamente. Olio raccomandato dalla scheda: Shell Tellus T15. La forza dell’utensile non è la portata del terminale pressato. Non utilizzare senza matrici; attenersi al manuale per montaggio, limiti e controllo della pressatura.
Varianti e quote dimensionali
| Modello | L (mm) | Forza max (kN) | Peso senza valigetta (kg) | RFQ |
|---|---|---|---|---|
| B12 | 480 | 70 | 4 |
Specificare nella richiesta utensile, fune, manicotto o terminale e matrice. La compatibilità va verificata sul sistema completo.
Materiali e finiture
- Materiale
- Acciaio
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
