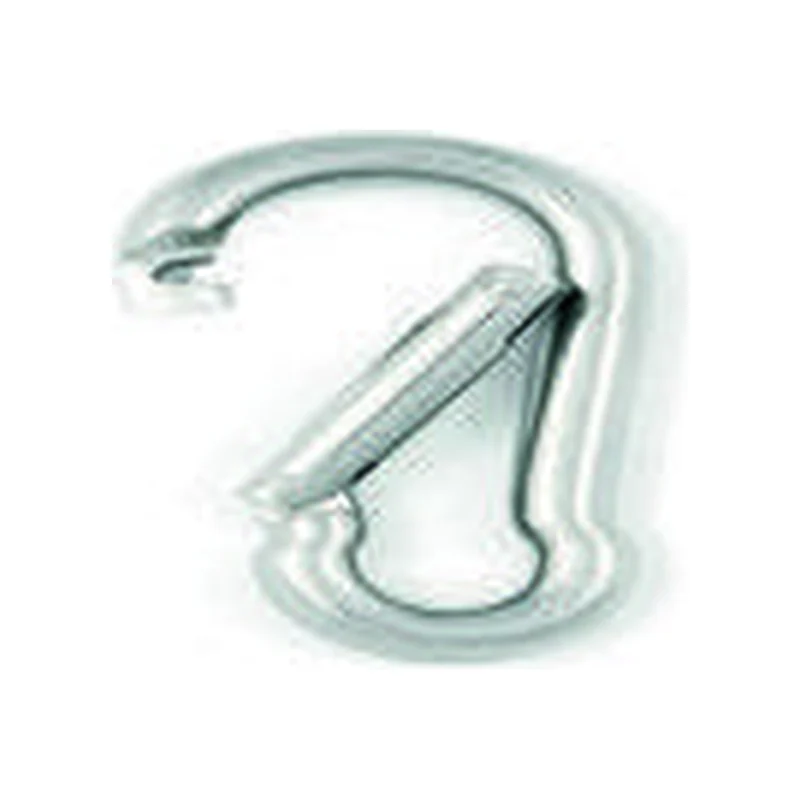

Moschettoni con apertura laterale
Moschettoni con apertura laterale per forniture professionali. La selezione dell’accessorio parte da apertura, attacchi e dimensioni; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 316 / A4
- Molla
- AISI 304
Disegno tecnico
Quote in mm. Schema illustrativo non in scala. Le caratteristiche sono indicative e possono variare tra lotti; verificare la variante richiesta.
- D
- diametro della sezione
- L
- lunghezza totale
- A
- luce interna dell’occhio
- E
- apertura utile della leva o del pistone
Varianti e quote dimensionali
| D (mm) | L (mm) | A (mm) | E (mm) | Carico di lavoro indicativo da catalogo (kg) | Carico di rottura (kg) | RFQ |
|---|---|---|---|---|---|---|
| 8 | 80 | 12 | 19 | 125 | 750 | |
| 10 | 100 | 15 | 22 | 200 | 1200 | |
| 11 | 120 | 18 | 26 | 250 | 1400 |
Materiali e finiture
- Materiale
- AISI 316 / A4
- Molla
- AISI 304
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Carico di lavoro e carico di rottura sono grandezze distinte. Questi accessori non sono destinati ad apparecchiature di sollevamento, imbracature, sostegno di carichi o sistemi anticaduta. I valori indicativi devono essere verificati per la variante e le condizioni di impiego.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
