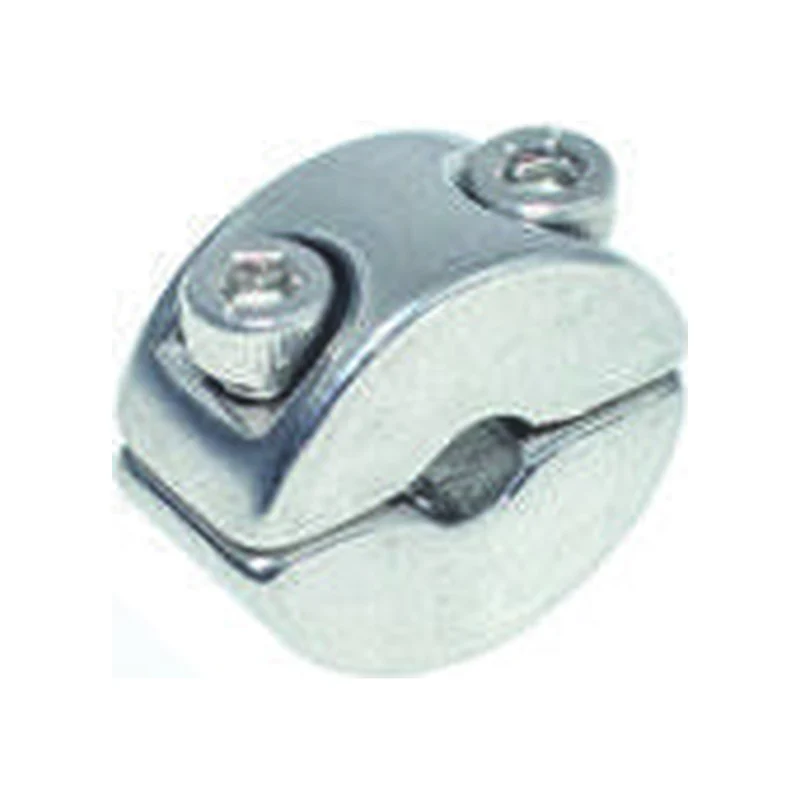

Morsetti cilindrici ad anello apribile
Morsetti cilindrici ad anello apribile in acciaio inox AISI 316. Confronta diametro della fune, misure e configurazioni nella tabella.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm, salvo il filetto metrico M. Schema illustrativo non in scala. Verificare dimensioni e configurazione nella richiesta.
Disegno tecnico
D1: diametro della fune; D2: diametro esterno del collare; B1: larghezza assiale; M: filetto delle due viti; SW: misura della chiave esagonale. Collare apribile in due metà, finitura lucida. Non dedurre carico ammissibile o coppia di serraggio dalle sole quote.
Varianti e quote dimensionali
| D1 fune (mm) | D2 (mm) | B1 (mm) | M filetto (2 viti) | SW (mm) | RFQ |
|---|---|---|---|---|---|
| 2 | 15 | 10 | M3 | 2,5 | |
| 3 | 15 | 10 | M3 | 2,5 | |
| 4 | 15 | 10 | M3 | 2,5 | |
| 5 | 20 | 10 | M3 | 2,5 | |
| 6 | 20 | 10 | M3 | 2,5 | |
| 8 | 23 | 12 | M4 | 3 |
Quote indicative, soggette a variazioni di produzione. La tabella non attribuisce una portata al morsetto o all’assemblaggio.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
