Morsetti cilindrici ad anello per ripiani

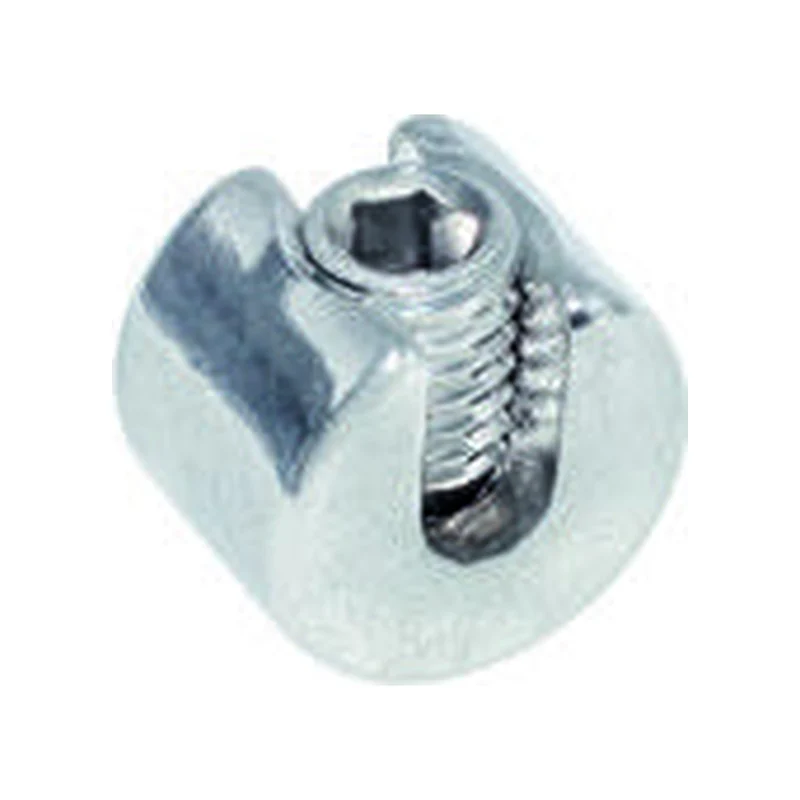

Morsetti cilindrici ad anello per ripiani in acciaio inox AISI 316. Confronta diametro della fune, misure e configurazioni nella tabella.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm, salvo il filetto metrico M. Schema illustrativo non in scala. Verificare dimensioni e configurazione nella richiesta.
Disegno tecnico
Ø: diametro della fune; D: diametro esterno; A: altezza del collare; M: filetto del grano trasversale. Il nome “per ripiani” non costituisce una portata: dimensionare il sistema completo per l’applicazione prevista.
Varianti e quote dimensionali
| Ø fune (mm) | D (mm) | A (mm) | M grano | RFQ |
|---|---|---|---|---|
| 2 | 10 | 8 | M4 | |
| 3 | 15 | 12 | M8 | |
| 4 | 15 | 12 | M8 | |
| 5 | 20 | 15 | M10 | |
| 6 | 20 | 15 | M10 |
Quote indicative, soggette a variazioni di produzione. La tabella non attribuisce una portata al morsetto o all’assemblaggio.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
