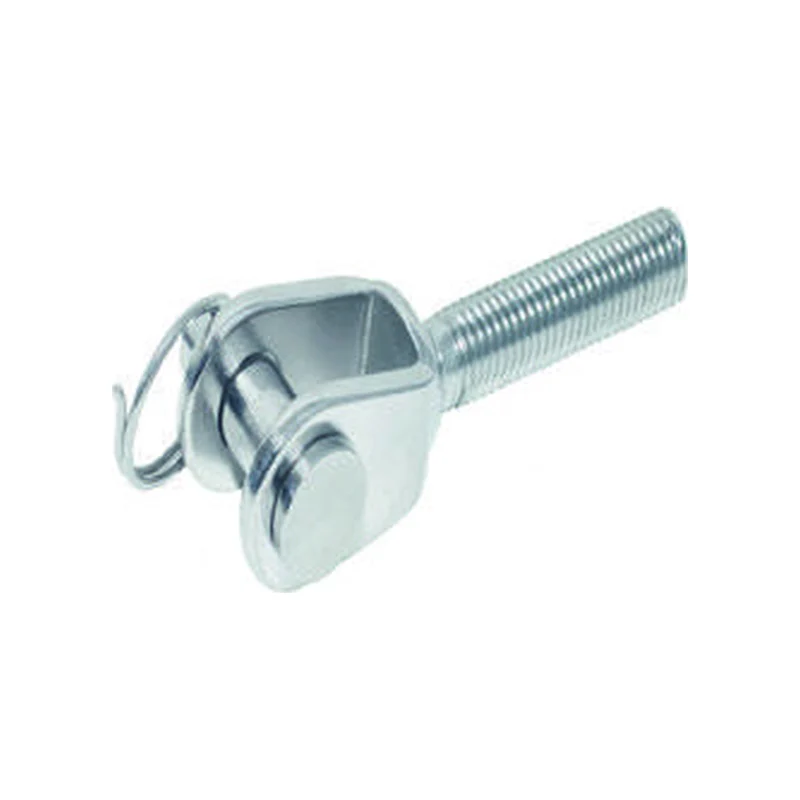

Mini forcelle con filetto destro
Mini forcelle con filetto destro in acciaio inox AISI 316. Confronta misure e attacchi prima della richiesta.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm, salvo il filetto metrico M. Schema illustrativo non in scala. Dimensioni da verificare sul prodotto ricevuto.
Disegno tecnico
D1: filetto RH; D: diametro perno; H: luce dal bordo perno al fondo forcella; L1: estremità filettata-centro perno; L2: lunghezza filettata; A: apertura forcella. Confermare accoppiamento e impegno del filetto.
Varianti e quote dimensionali
| D1 filetto | D (mm) | H (mm) | L1 (mm) | L2 (mm) | A (mm) | Filetto | RFQ |
|---|---|---|---|---|---|---|---|
| M6 | 6,0 | 10 | 47 | 25 | 9 | RH | |
| M8 | 8,0 | 12 | 52 | 25 | 10 | RH | |
| M10 | 10 | 14 | 72 | 45 | 12 | RH |
Eventuali valori di carico riportati dalla fonte, non una certificazione dell’assemblaggio. Prodotti non destinati al sollevamento o alla protezione anticaduta. Verificare configurazione, avvitamento e condizioni di impiego.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
Richiedi offerta
Mini forcelle con filetto destro
