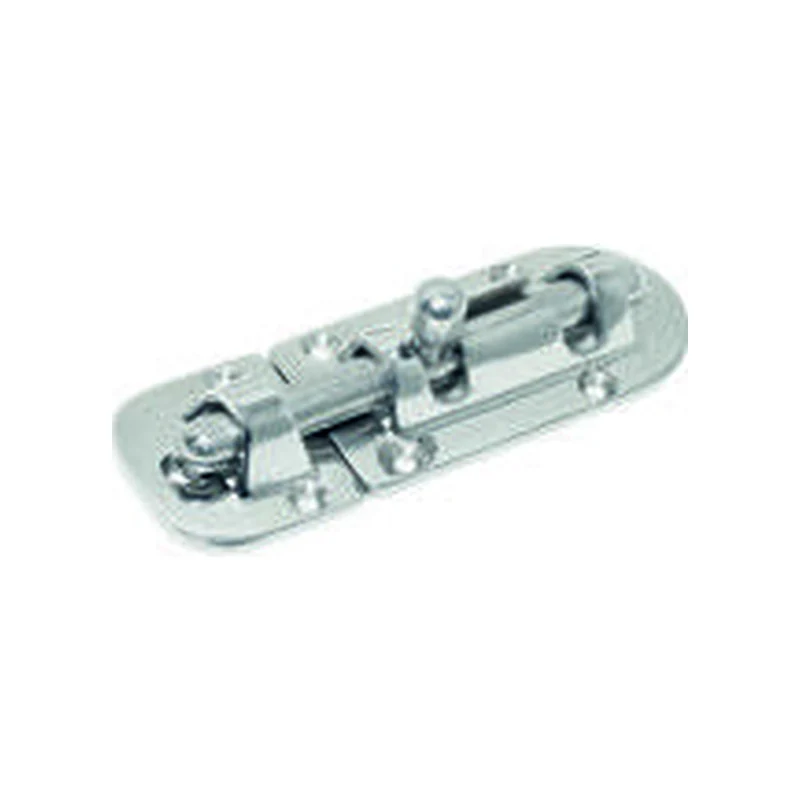

Microfusi
Microfusi per forniture professionali. La selezione dell’accessorio parte da ingombri, interassi e verso di apertura; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 304 / A2
Disegno tecnico
Quote in mm. Verificare ingombri e forature sul componente ricevuto prima della lavorazione; il disegno non è una dima.
- L
- quota longitudinale indicata
- B
- lunghezza piastra principale
- C
- lunghezza contropiastra
- H
- larghezza / altezza base in pianta
- h
- altezza vista laterale
- s
- spessore base
- z
- altezza asse asta
- v
- interasse trasversale fori
- p1
- quota longitudinale concatenata 1
- p2
- quota longitudinale concatenata 2
- p3
- quota longitudinale concatenata 3
- p4
- quota longitudinale concatenata 4
- p5
- quota longitudinale concatenata 5
Varianti e quote dimensionali
Quote geometriche (mm) — 1
| L (mm) | B (mm) | C (mm) | H (mm) | h (mm) | s (mm) |
|---|---|---|---|---|---|
| 111 | 76 | 35 | 38 | 16,7 | 4 |
Quote geometriche (mm) — 2
| z (mm) | v (mm) | p1 (mm) | p2 (mm) | p3 (mm) | p4 (mm) |
|---|---|---|---|---|---|
| 9,5 | 29 | 27,5 | 39,5 | 19 | 16 |
Quote geometriche (mm) — 3
| p5 (mm) |
|---|
| 9 |
Selezione per richiesta di offerta
| Ø foro (mm) | Ø svasatura (mm) | RFQ |
|---|---|---|
| 4 | 8 |
Materiali e finiture
- Materiale
- AISI 304 / A2
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
