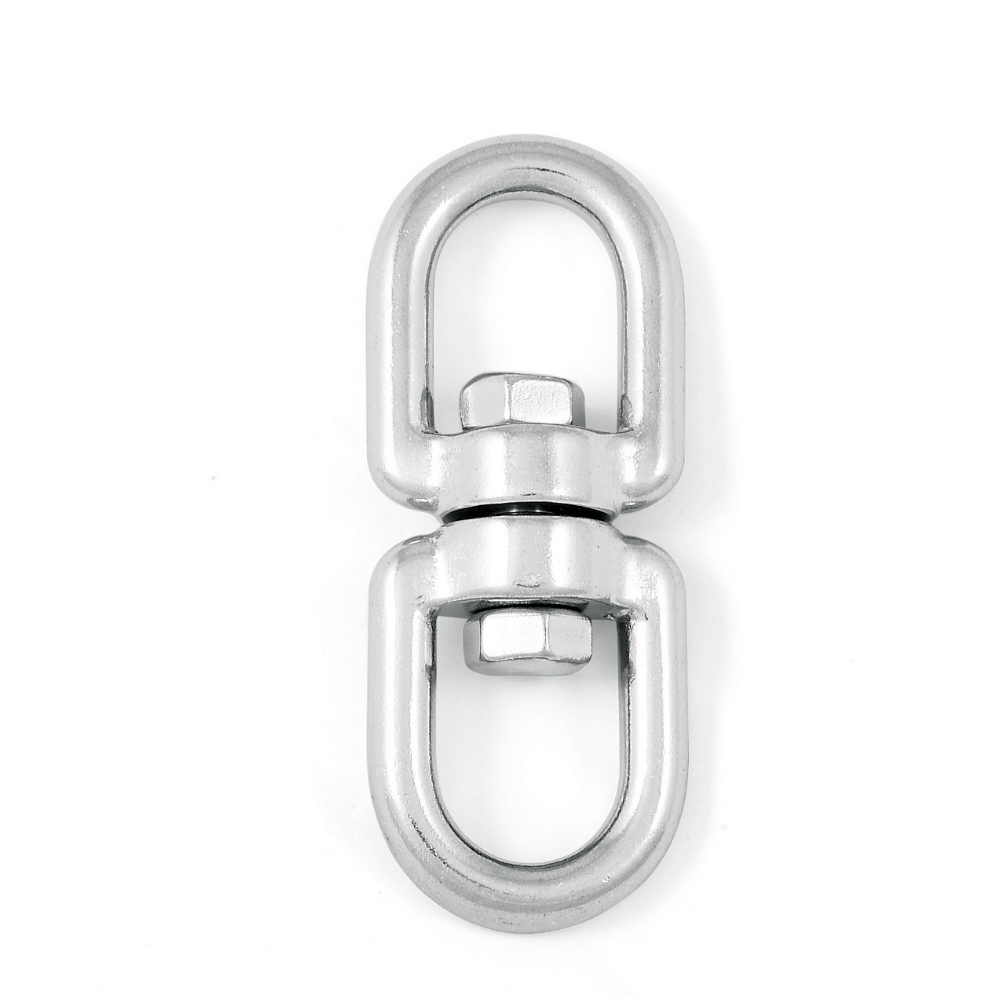

Girelle occhio / occhio
Girelle occhio / occhio per forniture professionali. La selezione dell’accessorio parte da apertura, attacchi e dimensioni; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm. Schema illustrativo non in scala. Le caratteristiche tecniche sono indicative e possono variare tra lotti; verificare la variante richiesta. Tolleranza dimensionale documentata: −8% / +2%.
- D
- diametro della sezione / del perno
- L
- lunghezza totale
- L1
- luce interna utile dell’occhio
- W
- larghezza interna dell’occhio
Varianti e quote dimensionali
| D (mm) | L (mm) | L1 (mm) | W (mm) | Carico di lavoro indicativo da catalogo (kg) | Carico di rottura (kg) | RFQ |
|---|---|---|---|---|---|---|
| 5 | 55 | 12,5 | 12,5 | 100 | 650 | |
| 6 | 66 | 15 | 15 | 150 | 900 | |
| 8 | 88 | 20 | 20 | 300 | 1650 | |
| 10 | 110 | 25 | 25 | 500 | 2550 | |
| 13 | 143 | 32,5 | 32,5 | 1000 | 3700 | |
| 16 | 176 | 40 | 40 | 1500 | 6600 |
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Carico di lavoro e carico di rottura sono grandezze distinte. I valori indicati non costituiscono una certificazione per il sollevamento; le condizioni di impiego vanno verificate sulla variante.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
Richiedi offerta
