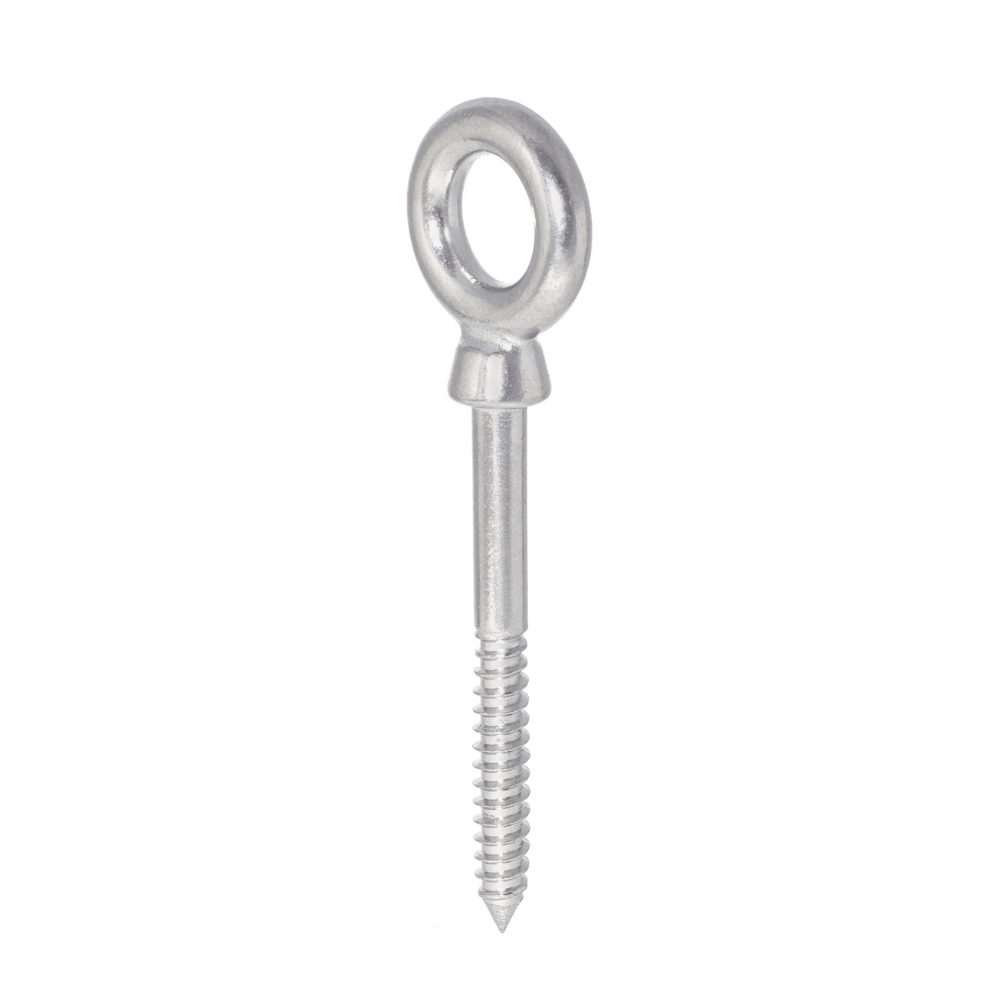

Golfari con filetto per legno
Golfari con filetto per legno. AISI 316 / A4. Verifica le quote della configurazione prima di scegliere il fissaggio.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm. Schema illustrativo non in scala. Verificare le quote sul prodotto ricevuto prima di praticare i fori.
Disegno tecnico
D1: diametro nominale del filetto per legno (non filetto metrico M); L1: lunghezza del gambo sotto il collare; L: lunghezza totale; L2: lunghezza filettata; D: diametro interno dell’occhio; D2: diametro del collare; K: spessore radiale dell’occhio. Tolleranze D1/L1/L/L2/D ±5%, D2/K +2%/−8%. La scheda attuale non dichiara carichi. Non destinati a sollevamento, imbracature, sostegno di carichi o anticaduta.
Varianti e quote dimensionali
| D1 (mm) | L1 (mm) | L (mm) | L2 (mm) | D (mm) | D2 (mm) | K (mm) | RFQ |
|---|---|---|---|---|---|---|---|
| 5 | 50 | 72 | 30 | 11 | 9 | 4 | |
| 6 | 60 | 87 | 35 | 14 | 10 | 5 | |
| 8 | 80 | 107 | 50 | 18 | 14 | 6 | |
| 10 | 100 | 144 | 60 | 22 | 18 | 8 |
Le quote fanno riferimento alle lettere del disegno. Verificare materiale, dimensioni e applicazione nella richiesta.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
