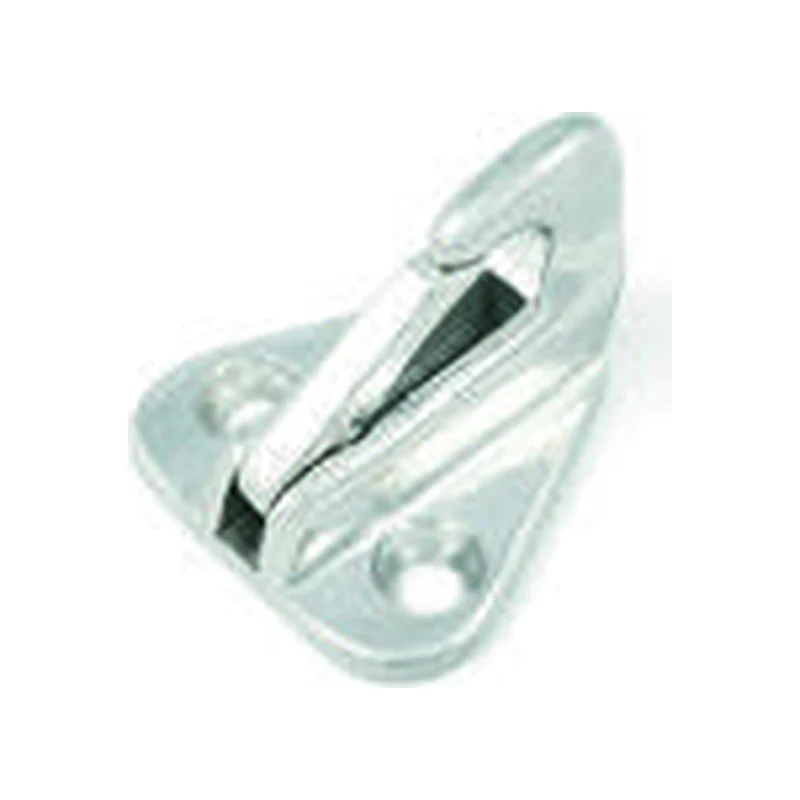

Ganci per parabordi
Ganci per parabordi per forniture professionali. La selezione dell’accessorio parte da apertura, attacchi e dimensioni; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 316 / A4
- Molla
- AISI 304
Disegno tecnico
Quote in mm. Schema illustrativo non in scala; verificare le dimensioni sul prodotto ricevuto prima di praticare i fori.
- F
- apertura del gancio
- H
- sporgenza totale dalla base
- L
- lunghezza della base
- W
- larghezza della base
- W1
- interasse dei fori
- d
- diametro dei fori
- s
- diametro della svasatura
Varianti e quote dimensionali
| F (mm) | H (mm) | L (mm) | W (mm) | W1 (mm) | d (mm) | s (mm) | RFQ |
|---|---|---|---|---|---|---|---|
| 9,5 | 26 | 37 | 33 | 20 | 4,3 | 8 | |
| 11 | 27,5 | 43 | 31 | 20 | 4,3 | 8 |
Materiali e finiture
- Materiale
- AISI 316 / A4
- Molla
- AISI 304
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
