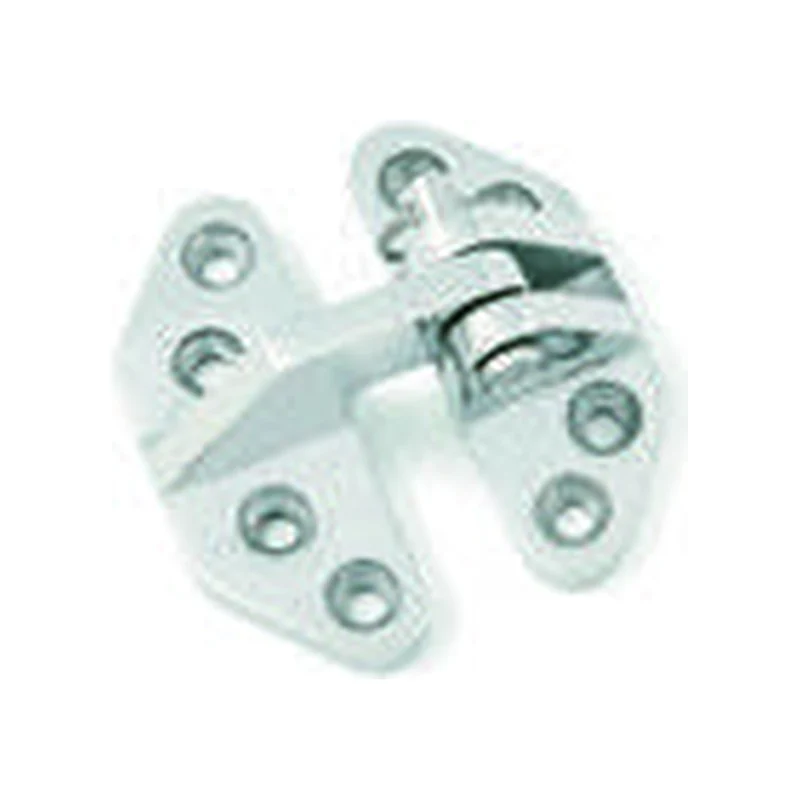

Cerniere per boccaporti
Cerniere per boccaporti per forniture professionali. La selezione dell’accessorio parte da ingombri, interassi e verso di apertura; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 316 / A4
- Finitura
- Lucida
Disegno tecnico
Variante Unica
Quote in mm. Verificare forature e ingombri sul prodotto ricevuto prima della lavorazione; il disegno non è una dima.
- B
- altezza in pianta
- H
- ingombro verticale
- W
- larghezza ala indicata
- T
- spessore ala
- E
- interasse fori esterni
- F
- interasse fori interni
- D5
- diametro foro
- D6
- diametro svasatura
Varianti e quote dimensionali
| Tipo | B (mm) | H (mm) | W (mm) | T (mm) | E (mm) | F (mm) | D5 (mm) | D6 (mm) | RFQ |
|---|---|---|---|---|---|---|---|---|---|
| Unica | 71 | 30 | 28 | 6 | 52 | 24 | 5,3 | 10 |
Materiali e finiture
- Materiale
- AISI 316 / A4
- Finitura
- Lucida
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
