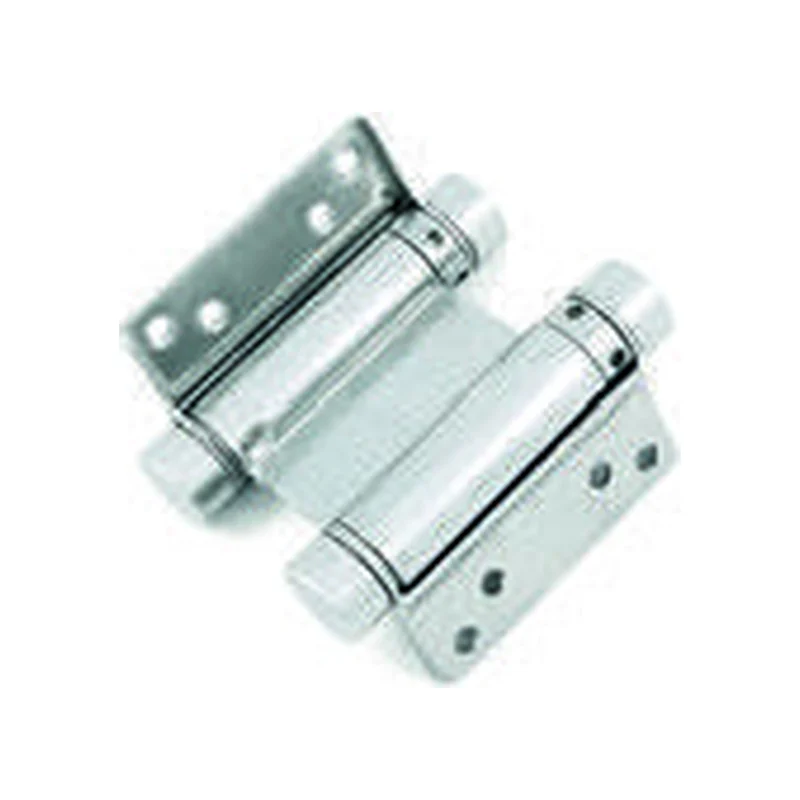

Cerniere a molla doppia azione
Cerniere a molla doppia azione per forniture professionali. La selezione dell’accessorio parte da ingombri, interassi e verso di apertura; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 304 / A2
Disegno tecnico
Variante A
Variante B
Quote in mm. Verificare forature e ingombri sul prodotto ricevuto prima della lavorazione; il disegno non è una dima. Portata dichiarata per coppia di cerniere per porte: 18 kg per A, 25 kg per B. Non è una portata di sollevamento.
- A
- altezza del corpo
- B
- bordo ala–asse cilindro
- C
- distanza fra i cilindri
- D
- diametro cilindro
- D5
- diametro foro
- D6
- diametro svasatura
Varianti e quote dimensionali
| Tipo | A (mm) | B (mm) | C (mm) | D (mm) | Numero fori | D5 (mm) | D6 (mm) | Portata per paio (kg) | RFQ |
|---|---|---|---|---|---|---|---|---|---|
| A | 75 | 34 | 28 | 21 | 8 | 5,3 | 10 | 18 | |
| B | 100 | 37 | 33 | 21 | 8 | 5,3 | 10 | 25 |
Materiali e finiture
- Materiale
- AISI 304 / A2
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
