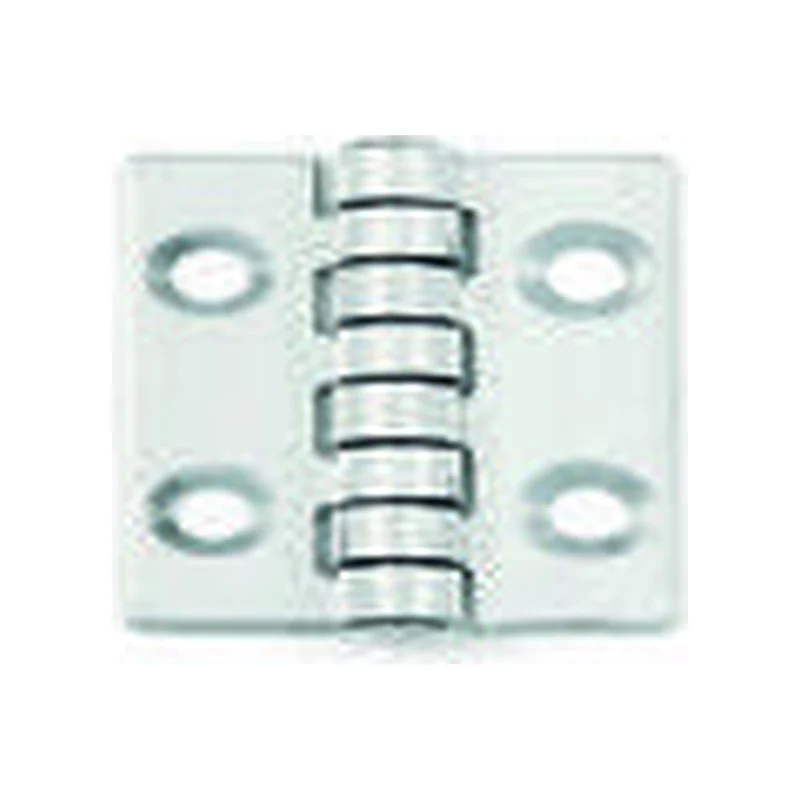

Cerniere a libro
Cerniere a libro per forniture professionali. La selezione dell’accessorio parte da ingombri, interassi e verso di apertura; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 304 / A2
Disegno tecnico
Varianti A–B
Varianti C–E
Varianti F–I
Varianti P
Quote in mm. Le forature cambiano con la variante: usare il disegno corrispondente. Verificare le quote sul prodotto ricevuto prima di forare; il disegno non è una dima.
- B
- altezza aperta
- L
- lunghezza del perno / larghezza
- T
- spessore ala
- A1
- interasse orizzontale principale
- A2
- interasse verticale principale
- A3
- interasse verticale secondario, dove previsto
- A4
- interasse orizzontale esterno, solo tipo P
- D5
- diametro foro
- D6
- diametro svasatura
- P
- diametro spina ribadita
Varianti e quote dimensionali
| Tipo | B (mm) | T (mm) | L (mm) | A1 (mm) | A2 (mm) | D5 (mm) | D6 (mm) | P — ribadita (mm) | RFQ |
|---|---|---|---|---|---|---|---|---|---|
| A | 30 | 1,5 | 40 | 20 | 20 | 4,3 | 8 | 4 | |
| B | 40 | 1,5 | 40 | 20 | 23 | 4,3 | 8 | 4 |
| Tipo | B (mm) | T (mm) | L (mm) | A1 (mm) | A2 (mm) | D5 (mm) | D6 (mm) | P — ribadita (mm) | RFQ |
|---|---|---|---|---|---|---|---|---|---|
| C | 40 | 1,5 | 60 | 40 | 25 | 5,3 | 10 | 4 | |
| D | 50 | 1,5 | 60 | 40 | 34,7 | 5,3 | 10 | 4 | |
| E | 60 | 1,5 | 60 | 40 | 41 | 5,3 | 10 | 4 |
| Tipo | B (mm) | T (mm) | L (mm) | A1 - A2 (mm) | A3 (mm) | D5 (mm) | D6 (mm) | P — ribadita (mm) | RFQ |
|---|---|---|---|---|---|---|---|---|---|
| F | 50 | 1,5 | 80 | 60 - 24 | 34 | 5,3 | 10 | 4 | |
| G | 60 | 1,5 | 80 | 60 - 34 | 44 | 5,3 | 10 | 4 | |
| H | 70 | 1,5 | 80 | 60 - 27,5 | 47,5 | 5,3 | 10 | 4 | |
| I | 80 | 1,5 | 80 | 60 - 37,5 | 57,5 | 5,3 | 10 | 4 |
| Tipo | B (mm) | T (mm) | L (mm) | A1 - A2 (mm) | A3 - A4 (mm) | D5 (mm) | D6 (mm) | P — ribadita (mm) | RFQ |
|---|---|---|---|---|---|---|---|---|---|
| P | 100 | 2 | 100 | 60 - 30 | 80,6 - 75 | 6,3 | 11,5 | 5 |
Materiali e finiture
- Materiale
- AISI 304 / A2
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
B2B / RFQ
Richiedi offerta
