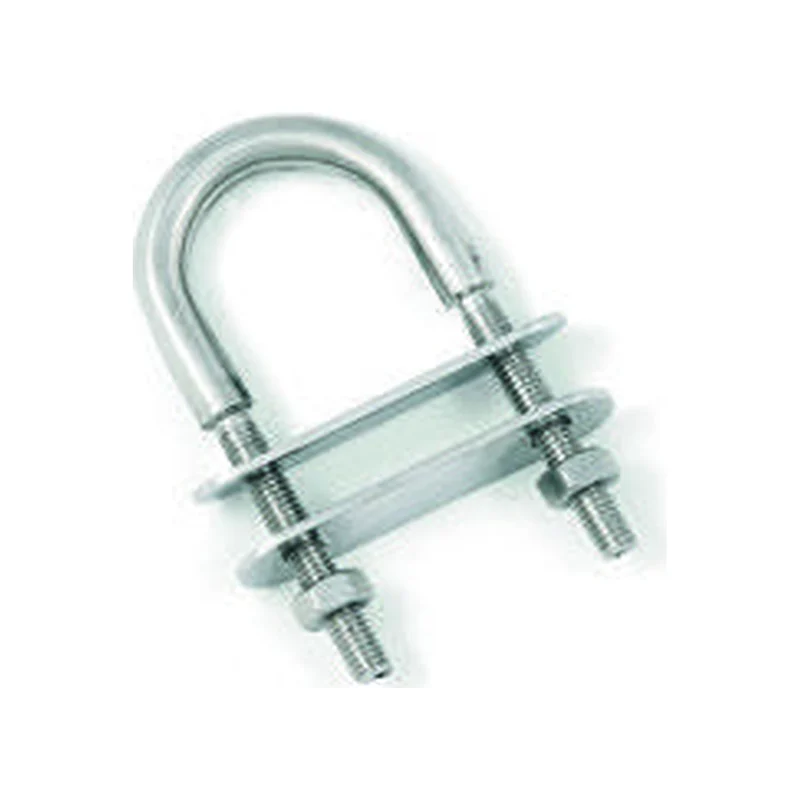

Cavallotti nautici a U
Cavallotti nautici a U. AISI 316 / A4. Verifica le quote della configurazione prima di scegliere il fissaggio.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm. Schema illustrativo non in scala. Verificare le quote sul prodotto ricevuto prima di praticare i fori.
Disegno tecnico
D1: diametro indicato dell’estremità filettata; D: diametro del corpo curvo; L: interasse dei gambi; L1: lunghezza filettata; L2: lunghezza totale. I carichi di rottura sono indicativi e non costituiscono carichi di lavoro o una certificazione per sollevamento. La capacità del fissaggio completo dipende anche dal supporto e dall’installazione.
Varianti e quote dimensionali
| D1 (mm) | D (mm) | L (mm) | L1 (mm) | L2 (mm) | Carico di rottura (kg) | RFQ |
|---|---|---|---|---|---|---|
| 4 | 5 | 30 | 30 | 62 | 700 | |
| 5 | 6 | 36 | 48 | 78 | 1000 | |
| 6 | 8 | 36 | 42 | 80 | 1500 | |
| 8 | 10 | 35 | 40 | 80 | 3050 | |
| 8 | 10 | 45 | 52 | 100 | 3050 | |
| 10 | 12 | 50 | 35 | 90 | 4550 | |
| 10 | 12 | 50 | 80 | 130 | 4550 | |
| 12 | 14 | 60 | 85 | 150 | 7100 |
Le quote fanno riferimento alle lettere del disegno. Verificare materiale, dimensioni e applicazione nella richiesta.
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
