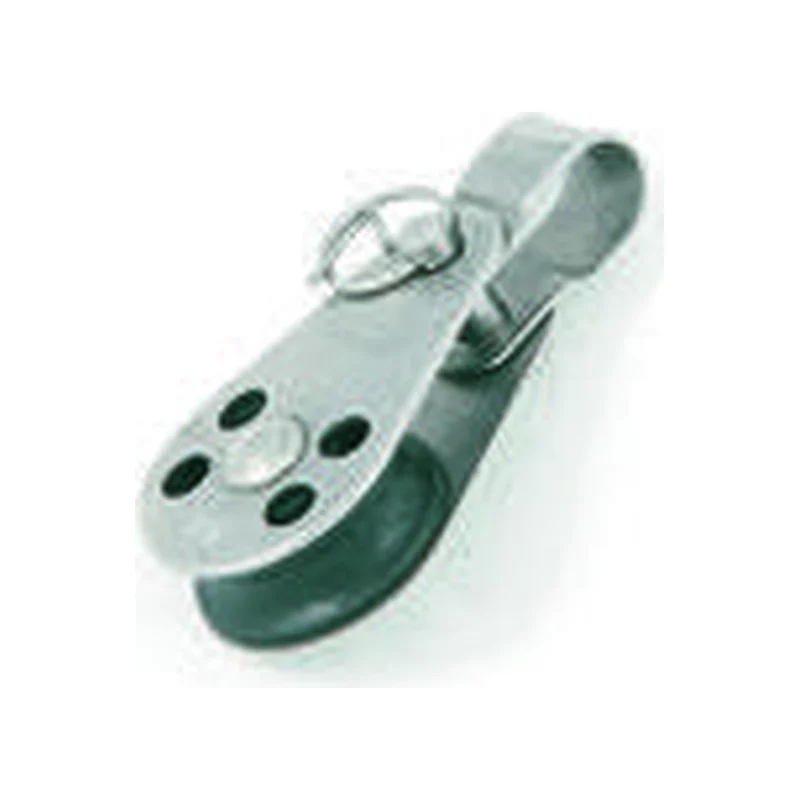

Bozzelli semplici con staffa
Bozzelli semplici con staffa per forniture professionali. La selezione dell’accessorio parte da attacco, puleggia e dimensioni; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 304 / A2
- Puleggia
- Nylon
Disegno tecnico
Quote in mm. Schema illustrativo non in scala. Carichi indicativi riportati dalla scheda dell’articolo; le caratteristiche possono variare tra lotti. Il carico di rottura non è il carico di lavoro.
- A
- larghezza esterna nella vista laterale
- B
- larghezza del corpo nella vista frontale
- D
- larghezza interna della gola
- H
- diametro esterno della puleggia
- L
- lunghezza totale indicata
- Cavo
- diametro del cavo
Varianti e quote dimensionali
| A (mm) | B (mm) | D (mm) | H (mm) | L (mm) | Cavo (mm) | Carico di lavoro indicativo da catalogo (kg) | Carico di rottura (kg) | RFQ |
|---|---|---|---|---|---|---|---|---|
| 25 | 12,5 | 6,5 | 25 | 59 | 6 | 87,5 | 350 |
Materiali e finiture
- Materiale
- AISI 304 / A2
- Puleggia
- Nylon
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Carico di lavoro e carico di rottura sono grandezze distinte. I valori indicati non costituiscono una certificazione per il sollevamento; le condizioni di impiego vanno verificate sulla variante.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
