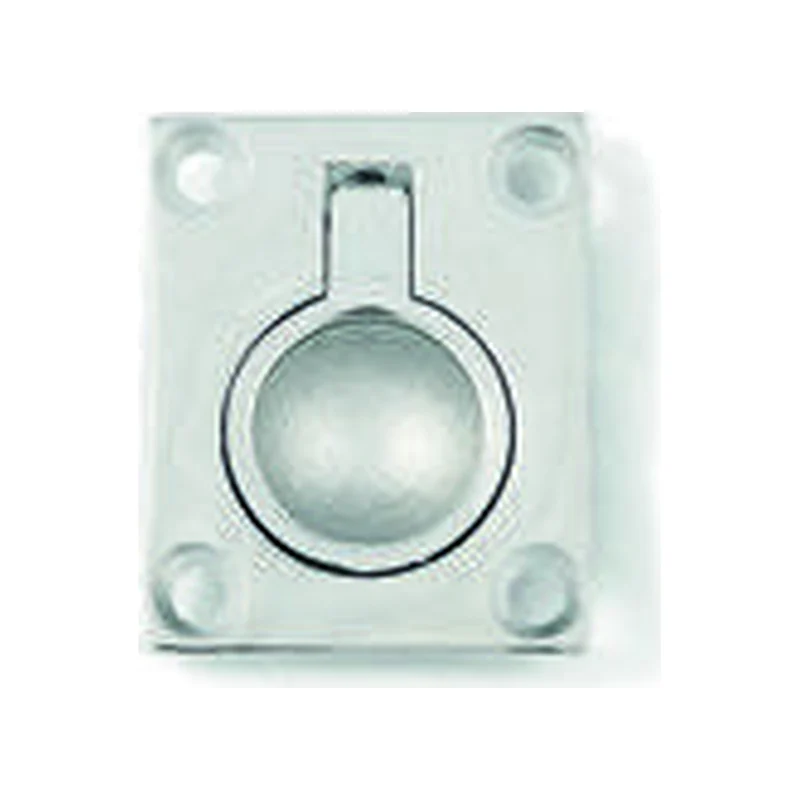

Alzapaglioli ad anello
Alzapaglioli ad anello per forniture professionali. La selezione dell’accessorio parte da ingombri, incasso e fissaggi; confronta le varianti e indica i requisiti nella richiesta di offerta.
- Materiale
- AISI 316 / A4
Disegno tecnico
Quote in mm. Verificare ingombri e forature sul prodotto ricevuto prima della lavorazione; il disegno non è una dima.
- L
- larghezza base
- H
- altezza base
- i
- interasse orizzontale fori esterni
- j
- interasse verticale fori
- S
- spessore base
- P
- ingombro laterale totale
Varianti e quote dimensionali
| Ø foro (mm) | Ø svasatura (mm) | RFQ |
|---|---|---|
| 4,3 | 8 |
Ingombri e interassi (mm)
| L (mm) | H (mm) | i (mm) | j (mm) | S (mm) | P (mm) |
|---|---|---|---|---|---|
| 38 | 48 | 29 | 39 | 3 | 11,5 |
Materiali e finiture
- Materiale
- AISI 316 / A4
Materiale della configurazione documentata. Condizioni di fornitura e finiture da specificare nella richiesta.
Documentazione e fornitura
Per la verifica di fornitura indica quantità, applicazione e documentazione richiesta. Disponibilità e configurazione sono confermate sulla singola richiesta.
