Spina elastica con fenditura, serie leggera
Elemento di collegamento e posizionamento. Quote geometriche e tolleranze separate da materiali e trattamenti; lunghezza da indicare nella richiesta di offerta.
ISO 13337 / ex DIN 7346 / ex UNI 6874
- Riferimenti
- ISO 13337 / ex DIN 7346 / ex UNI 6874
- Tolleranza / controllo
- Diametro libero
- Esecuzione
- Vedi disegno e note tecniche
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.

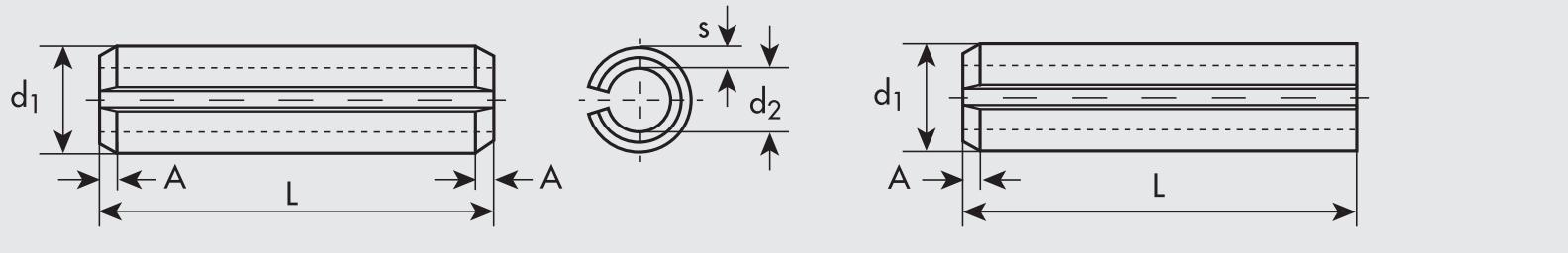

Disegno tecnico
- d1
- Diametro esterno libero, prima del montaggio.
- d2
- Diametro interno indicativo.
- A
- Smusso terminale.
- s
- Spessore della parete.
- l / L
- Lunghezza richiesta, da indicare in offerta.
Disegno di riferimento Gandini. Quote in mm; non in scala. L identifica la lunghezza da specificare in offerta.
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| Ø nominale | A min | A max | d1 min | d1 max | d2 ≈ | s |
|---|---|---|---|---|---|---|
| 2 | 0,2 | 0,4 | 2,3 | 2,4 | 1,9 | 0,20 |
| 2,5 | 0,25 | 0,45 | 2,8 | 2,9 | 2,3 | 0,25 |
| 3 | 0,25 | 0,45 | 3,3 | 3,5 | 2,7 | 0,30 |
| 3,5 | 0,3 | 0,5 | 3,8 | 4,0 | 3,1 | 0,35 |
| 4 | 0,5 | 0,7 | 4,4 | 4,6 | 3,4 | 0,50 |
| 4,5 | 0,5 | 0,7 | 4,9 | 5,1 | 3,9 | 0,50 |
| 5 | 0,5 | 0,7 | 5,4 | 5,6 | 4,4 | 0,50 |
| 6 | 0,7 | 0,9 | 6,4 | 6,7 | 4,9 | 0,75 |
| 7 | - | - | - | - | - | - |
| 8 | 1,5 | 1,8 | 8,5 | 8,8 | 7,0 | 0,75 |
| 10 | 2,0 | 2,4 | 10,5 | 10,8 | 8,5 | 1,00 |
| 11 | - | - | - | - | - | - |
| 12 | 2,0 | 2,4 | 12,5 | 12,8 | 10,5 | 1,00 |
| 13 | 2,0 | 2,4 | 13,5 | 13,8 | 11,0 | 1,25 |
| 14 | 2,0 | 2,4 | 14,5 | 14,8 | 11,5 | 1,50 |
| 16 | 2,0 | 2,4 | 16,5 | 16,8 | 13,5 | 1,50 |
| 18 | 2,0 | 2,4 | 18,5 | 18,9 | 15,0 | 1,75 |
| 20 | 2,0 | 2,4 | 20,5 | 20,9 | 16,5 | 2,00 |
| 21 | 2,0 | 2,4 | 21,5 | 21,9 | 17,5 | 2,00 |
| 25 | 3,0 | 3,4 | 25,5 | 25,9 | 21,5 | 2,00 |
| 28 | 3,0 | 3,4 | 28,5 | 28,9 | 23,5 | 2,50 |
| 30 | 3,0 | 3,4 | 30,5 | 30,9 | 25,5 | 2,50 |
| 35 | 3,0 | 3,6 | 35,5 | 35,9 | 28,5 | 3,50 |
| 40 | 4,0 | 4,6 | 40,5 | 40,9 | 32,5 | 4,00 |
| 45 | 4,0 | 4,6 | 45,5 | 45,9 | 37,5 | 4,00 |
| 50 | 4,0 | 4,6 | 50,5 | 50,9 | 40,5 | 5,00 |
I dati identificano la geometria, non la disponibilità. La tolleranza del diametro è distinta da quella della lunghezza. Il trattino indica una quota non documentata nella fonte, da verificare sul disegno di fornitura.
Materiali, classi, finiture e trattamenti
| Materiale | Stato / requisiti | Lavorazione / finitura |
|---|---|---|
| Acciaio per molle CK67 / CK75 / 55Si7 | Acciaio elastico; grado a scelta del costruttore | Trattamento superficiale da specificare |
Materiali ed esecuzioni documentati nelle fonti, da specificare in richiesta. Non tutte le combinazioni sono implicite. Grado, trattamento, caratteristiche meccaniche e disponibilità sono confermati da Dueemme in offerta. Le sigle A1/A2/A4 non sostituiscono la specifica metallurgica della spina.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Tolleranze, norme e montaggio
Il diametro d1 è misurato prima del montaggio ed è maggiore del nominale. I limiti d1 min/max descrivono la spina libera, non il foro. Il diametro nominale identifica l'accoppiamento; foro e condizioni di montaggio vanno prescritti separatamente.
Quote della serie Gandini in acciaio. Le esecuzioni inox richiedono conferma del disegno e delle caratteristiche meccaniche; non si trasferiscono automaticamente carichi di taglio o trattamenti dall'acciaio. Il trattino indica una quota non documentata, da definire in offerta.
I riferimenti ISO/UNI correlati non dichiarano identità automatica: confermare norma, edizione e disegno di fornitura.
