Spina ad intagli con testa tonda
Elemento di collegamento e posizionamento. Quote geometriche e tolleranze separate da materiali e trattamenti; lunghezza da indicare nella richiesta di offerta.
DIN 1476 / ISO 8746 / ex UNI 7591
- Riferimenti
- DIN 1476 / ISO 8746 / ex UNI 7591
- Tolleranza / controllo
- Geometria intagli
- Esecuzione
- Vedi disegno e note tecniche
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.
Disegno tecnico
- d1
- Diametro nominale del corpo.
- d2
- Diametro sui rilievi degli intagli.
- dk
- Diametro della testa.
- k
- Altezza della testa.
- c
- Smusso terminale.
- l / L
- Lunghezza richiesta, da indicare in offerta.

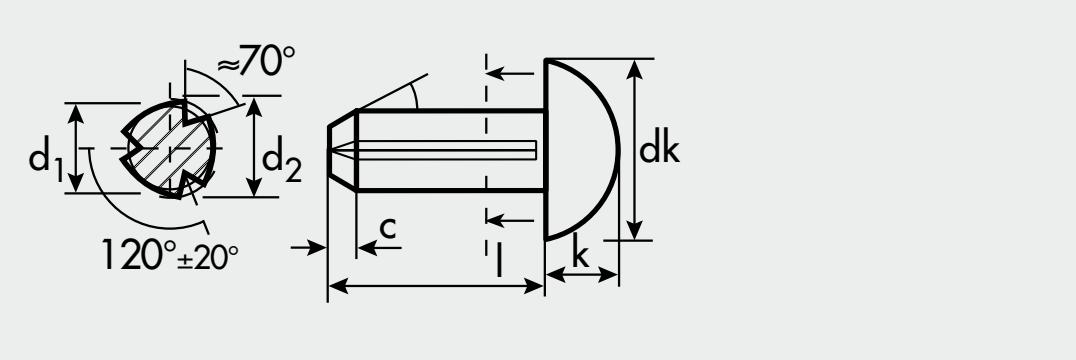

Disegno di riferimento Gandini. Quote in mm; non in scala. L identifica la lunghezza da specificare in offerta.
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| d | dk | k | c ≈ | d2 | Tolleranza d2 |
|---|---|---|---|---|---|
| 1,4 | 2,2÷2,6 | 0,7÷0,9 | 0,50 | 1,50 | -0/+0,05 |
| 1,6 | 2,6÷3 | 0,9÷1,1 | 0,50 | 1,70 | -0/+0,05 |
| 1,7 | - | - | - | - | -0/+0,05 |
| 2,0 | 3,3÷3,7 | 1,1÷1,3 | 0,50 | 2,15 | -0/+0,05 |
| 2,3 | - | - | - | - | ± 0,05 |
| 2,5 | 4,2÷4,6 | 1,4÷1,6 | 0,70 | 2,70 | ± 0,05 |
| 2,6 | - | - | - | - | ± 0,05 |
| 3,0 | 4,95÷5,45 | 1,65÷1,95 | 1,00 | 3,20 | ± 0,05 |
| 4,0 | 6,75÷7,25 | 2,25÷2,55 | 1,50 | 4,25 | ± 0,05 |
| 5,0 | 8,5÷9,1 | 10,2÷10,8 | 1,50 | 5,25 | ± 0,05 |
| 6,0 | 2,85÷3,15 | 3,45÷3,75 | 2,00 | 6,30 | ± 0,05 |
I dati identificano la geometria, non la disponibilità. La tolleranza del diametro è distinta da quella della lunghezza. Il trattino indica una quota non documentata nella fonte, da verificare sul disegno di fornitura.
Materiali, classi, finiture e trattamenti
| Materiale | Stato / requisiti | Lavorazione / finitura |
|---|---|---|
| Acciaio USt 36-2 / UQSt 36-2 o acciaio da ricalcatura a freddo | Grado da concordare | Trattamento superficiale da specificare |
Materiali ed esecuzioni documentati nelle fonti, da specificare in richiesta. Non tutte le combinazioni sono implicite. Grado, trattamento, caratteristiche meccaniche e disponibilità sono confermati da Dueemme in offerta. Le sigle A1/A2/A4 non sostituiscono la specifica metallurgica della spina.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Tolleranze, norme e montaggio
Il diametro nominale non coincide con l'ingombro degli intagli. Non applicare le tolleranze m6/h8 delle spine lisce. Verificare diametro effettivo sugli intagli, foro e forza di inserimento secondo norma e disegno di fornitura.
I riferimenti ISO/UNI correlati non dichiarano identità automatica: confermare norma, edizione e disegno di fornitura.
Configura la richiesta
Indica il diametro e scrivi la lunghezza richiesta nelle specifiche, insieme a materiale, finitura e quantità. Dueemme confermerà la fornitura in offerta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →
