Vite Poeliers a testa bombata larga
Geometria, tipologie, materiali e finiture in una sola scheda. Lunghezza richiesta e requisiti di fornitura si definiscono nella richiesta d’offerta.
POELIERS - NFE 27-128
- Norma dimensionale
- NFE 27-128 correlata
- Passo
- Grosso
- Impronta
- Intaglio singolo o doppio
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.
Disegno tecnico

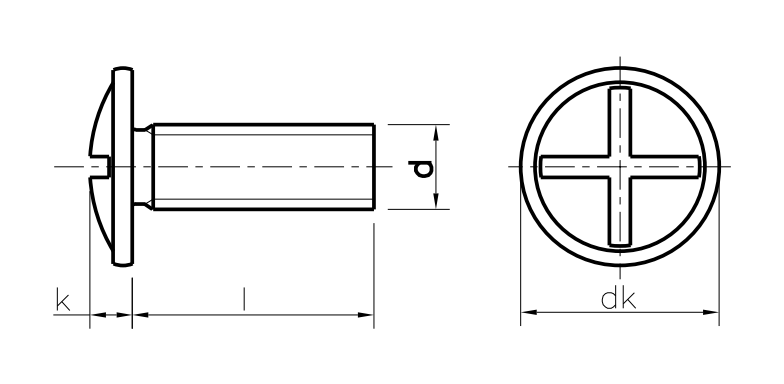

Disegno di riferimento da catalogo Berardi. Quote in mm; schema non in scala.
- d
- Filetto nominale
- dk min.
- Diametro minimo testa
- dk max.
- Diametro massimo testa
- k max.
- Altezza massima testa
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| d | dk min. | dk max. | k max. |
|---|---|---|---|
| M4 | 9.5 | 9.8 | 2.2 |
| M5 | 11.8 | 12 | 2.7 |
| M6 | 13.8 | 14 | 3.3 |
| M8 | 18.3 | 18.7 | 4.4 |
Quote geometriche da scheda VIPA NFE 27-128, confrontate con i massimi del catalogo Berardi. Il disegno illustra il doppio intaglio; la versione a singolo intaglio resta nella stessa famiglia e va specificata nella richiesta. Controllare sempre il profilo della testa e l’esecuzione fornita.
Materiali, classi, finiture e trattamenti
| Materiale | Classe / esecuzione | Finitura |
|---|---|---|
| Acciaio | 4.8 | Non rivestito; zincato bianco; zincato giallo; zincato nero |
| Inox A2 - versione a singolo intaglio | Da specificare | Da specificare |
Materiale, classe, tolleranza e finitura si confermano in offerta. Le righe dimensionali non indicano disponibilità per materiale; non tutte le combinazioni sono implicite.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Norma, tipologie e impiego
Testa larga per un appoggio esteso, da verificare rispetto alla superficie del componente. VIPA distingue espressamente la versione inox a un solo intaglio; il catalogo Berardi riporta anche la versione in acciaio a doppio intaglio. Le denominazioni commerciali dei fornitori possono richiamare NFE 25-129 o NFE 27-128: concordare il disegno anziché presumere equivalenza. I materiali non costituiscono conferma di disponibilità delle singole misure.
Configura la richiesta
Indica il diametro e scrivi la lunghezza richiesta nelle specifiche, insieme a materiale, finitura e quantità. Dueemme confermerà la fornitura in offerta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →
