Vite a testa bombata larga con impronta combinata
Geometria, tipologie, materiali e finiture in una sola scheda. Lunghezza richiesta e requisiti di fornitura si definiscono nella richiesta d’offerta.
COMBI
- Norma dimensionale
- Esecuzione a catalogo
- Passo
- Grosso
- Impronta
- Intaglio + PZ
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.
Disegno tecnico

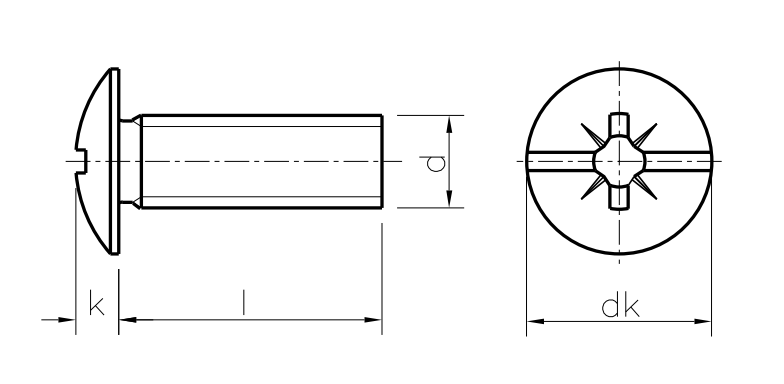

Disegno di riferimento da catalogo Berardi. Quote in mm; schema non in scala.
- d
- Filetto nominale
- dk max.
- Diametro massimo testa
- k max.
- Altezza massima testa
- PZ
- Numero impronta Pozidriv
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| d | dk max. | k max. | PZ |
|---|---|---|---|
| M4 | 8.8 | 2.5 | 2 |
| M5 | 10.5 | 2.8 | 2 |
| M6 | 14.4 | 3.5 | 3 |
| M8 | 16 | 3.7 | 4 |
Quote della versione COMBI non flangiata del catalogo Berardi. Il numero PZ è una designazione dell’impronta, non una quota in mm. Una versione flangiata richiede il proprio disegno: non usare automaticamente queste quote per la flangia.
Materiali, classi, finiture e trattamenti
| Materiale | Classe / esecuzione | Finitura |
|---|---|---|
| Acciaio | 4.8 | Non rivestito; zincato bianco; zincato nero |
Materiale, classe, tolleranza e finitura si confermano in offerta. Le righe dimensionali non indicano disponibilità per materiale; non tutte le combinazioni sono implicite.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Norma, tipologie e impiego
L’impronta combina un intaglio con una cava Pozidriv. Usare l’utensile corrispondente all’impronta e verificare l’appoggio della testa bombata larga. Non confondere questa tipologia con le viti Poeliers a doppio intaglio: il doppio taglio non è una cava PZ. La versione flangiata documentata da Berardi resta una variante da specificare con disegno; non implica una rondella separata.
