Vite ad alette, tipo americano
Geometria, tipologie, materiali e finiture in una sola scheda. Lunghezza richiesta e requisiti di fornitura si definiscono nella richiesta d’offerta.
UNI 5449 - tipo americano
- Norma dimensionale
- UNI 5449
- Passo
- Grosso
- Impronta
- Alette
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.

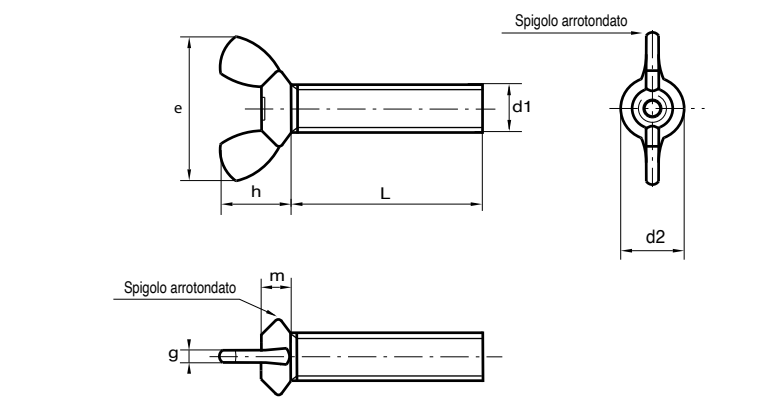

Disegno tecnico
Disegno di riferimento da catalogo Berardi. Quote in mm; schema non in scala.
- d
- Filetto nominale
- e
- Ingombro alette
- h
- Altezza testa
- d2
- Diametro base testa
- g
- Spessore aletta
- m
- Altezza base testa
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| d | e | h | d2 | g | m |
|---|---|---|---|---|---|
| M3 | 17.6 | 8.6 | 8 | 1.6 | 3.2 |
| M4 | 17.6 | 8.6 | 8 | 1.6 | 3.2 |
| M5 | 22.5 | 11 | 10.3 | 2.1 | 4.1 |
| M6 | 27.8 | 13.6 | 12.7 | 2.5 | 5.1 |
| M8 | 30.3 | 14.8 | 13.8 | 2.8 | 5.6 |
| M10 | 36.2 | 17.7 | 16.5 | 3.3 | 6.8 |
| M12 | 49.4 | 24.1 | 22.5 | 4.5 | 9 |
Quote UNI 5449 del catalogo Berardi. La dicitura commerciale DIN 316 AF indica il tipo americano: verificare il disegno, senza confonderlo con altre forme di vite ad alette DIN 316.
Materiali, classi, finiture e trattamenti
| Materiale | Classe / esecuzione | Finitura |
|---|---|---|
| Acciaio | 4.8 | Zincato bianco |
| Inox A2 | Da specificare | Da specificare |
| Inox A4 | Da specificare | Da specificare |
Materiale, classe, tolleranza e finitura si confermano in offerta. Le righe dimensionali non indicano disponibilità per materiale; non tutte le combinazioni sono implicite.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Norma, tipologie e impiego
Le alette consentono la manovra manuale. Verificare l’ingombro e l’appoggio della testa e la coppia ammissibile per l’assemblaggio. A2 e A4 sono documentati da Inoxmare per il tipo americano; non dedurre da questa disponibilità l’esistenza di tutte le combinazioni dimensionali o di altre forme.
Configura la richiesta
Indica il diametro e scrivi la lunghezza richiesta nelle specifiche, insieme a materiale, finitura e quantità. Dueemme confermerà la fornitura in offerta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
