Vite a testa svasata piana con intaglio
Vite metrica per assemblaggi meccanici. Quote della testa e dell’impronta, materiali e finiture raccolti in una sola scheda.
DIN 963 / ISO 2009 / UNI 6109
- Norma dimensionale
- DIN 963
- Riferimento ISO
- ISO 2009
- Impronta
- Intaglio
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.
Disegno tecnico

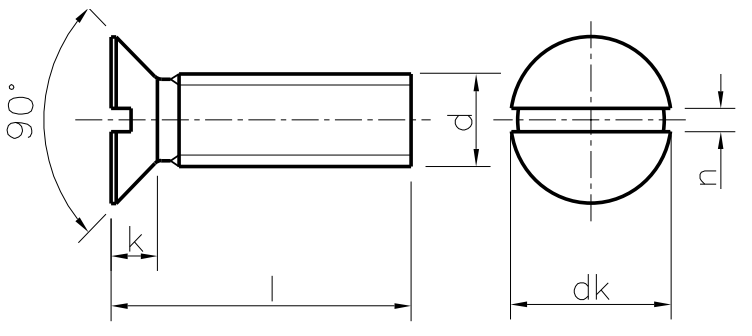

Disegno di riferimento da catalogo Berardi. Quote in mm; schema non in scala.
- d
- Diametro nominale del filetto
- dk
- Diametro della testa
- k
- Altezza della testa
- n
- Larghezza dell’intaglio
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| d | dk max. | k max. | n |
|---|---|---|---|
| M2.5 | 4.7 | 1.5 | 0.6 |
| M3 | 5.6 | 1.65 | 0.8 |
| M4 | 7.5 | 2.2 | 1.2 |
| M5 | 9.2 | 2.5 | 1.2 |
| M6 | 11 | 3 | 1.6 |
| M8 | 14.5 | 4 | 2 |
| M10 | 18 | 5 | 2.5 |
Quote DIN da catalogo Berardi, filettatura metrica a passo grosso. I riferimenti ISO possono presentare differenze dimensionali: non utilizzare questa tabella come tabella ISO. Le esecuzioni in polimero richiedono verifica del disegno.
Materiali, classi, finiture e trattamenti
| Materiale | Classe | Finitura |
|---|---|---|
| Acciaio | 4.8 | Non rivestito; zincato bianco |
| Inox A2 | Da specificare secondo ISO 3506-1 | Da specificare |
| Inox A4 | Da specificare secondo ISO 3506-1 | Da specificare |
| Ottone | Lega da specificare | Non rivestito |
| Poliammide / nylon - esecuzione simile | Non applicabile | Naturale |
Le classi meccaniche si riferiscono al materiale e alla specifica esecuzione: non trasferire la classe 4.8 agli inox o ai polimeri. Classe inox, lega non ferrosa, rivestimento e documentazione devono essere specificati in richiesta. Materiali e finiture non definiscono la disponibilità: Dueemme conferma la fornitura in offerta.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Norma, tipologie e impiego
La tabella descrive DIN 963; ISO 2009 e UNI 6109 sono riferimenti correlati. Concordare la norma richiesta e verificarne edizione, geometria e requisiti meccanici prima di sostituire una vite.
Verificare la sede e l’appoggio della testa. La coppia di serraggio dipende da materiale, rivestimento, attrito e componente assemblato.
Configura la richiesta
Indica il diametro e scrivi la lunghezza richiesta nelle specifiche, insieme a materiale, finitura e quantità. Dueemme confermerà la fornitura in offerta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →
