Vite a testa cilindrica bombata con impronta a croce
Vite metrica per assemblaggi meccanici. Quote della testa e dell’impronta, materiali e finiture raccolti in una sola scheda.
DIN 7985 / ISO 7045 / UNI 7687
- Norma dimensionale
- DIN 7985
- Riferimento ISO
- ISO 7045
- Impronta
- Croce H / Z
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.

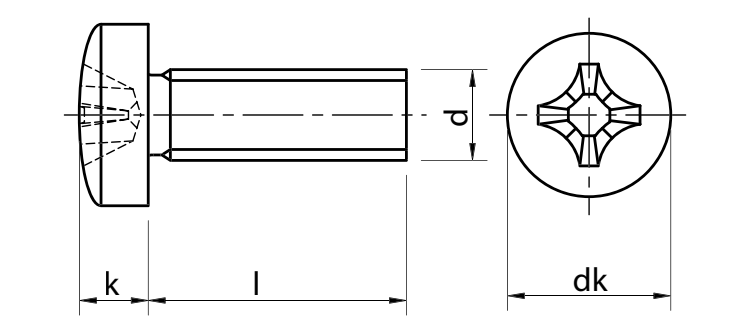

Disegno tecnico
Disegno di riferimento da catalogo Berardi. Quote in mm; schema non in scala.
- d
- Diametro nominale del filetto
- dk
- Diametro della testa
- k
- Altezza della testa
- PH
- Numero impronta Phillips H
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| d | dk max. | k max. | PH |
|---|---|---|---|
| M2 | 4 | 1.72 | 1 |
| M2.5 | 5 | 2.12 | 1 |
| M3 | 6 | 2.4 | 1 |
| M4 | 8 | 3.1 | 2 |
| M5 | 10 | 3.8 | 2 |
| M6 | 12 | 4.6 | 3 |
| M8 | 16 | 6 | 4 |
| M10 | 20 | 7.5 | 4 |
Quote DIN da catalogo Berardi, filettatura metrica a passo grosso. I riferimenti ISO possono presentare differenze dimensionali: non utilizzare questa tabella come tabella ISO. Le esecuzioni in polimero richiedono verifica del disegno. La colonna PH riguarda esclusivamente l’impronta Phillips H; l’esecuzione Pozidriv Z va specificata separatamente.
Materiali, classi, finiture e trattamenti
| Materiale | Classe | Finitura |
|---|---|---|
| Acciaio | 4.8 | Non rivestito; zincato nero |
| Inox A2 | Da specificare secondo ISO 3506-1 | Da specificare |
| Inox A4 | Da specificare secondo ISO 3506-1 | Da specificare |
| Poliammide / nylon - esecuzione simile | Non applicabile | Naturale |
Le classi meccaniche si riferiscono al materiale e alla specifica esecuzione: non trasferire la classe 4.8 agli inox o ai polimeri. Classe inox, lega non ferrosa, rivestimento e documentazione devono essere specificati in richiesta. Materiali e finiture non definiscono la disponibilità: Dueemme conferma la fornitura in offerta.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Norma, tipologie e impiego
La tabella descrive DIN 7985; ISO 7045 e UNI 7687 sono riferimenti correlati. Concordare la norma richiesta e verificarne edizione, geometria e requisiti meccanici prima di sostituire una vite.
Verificare la sede e l’appoggio della testa. La coppia di serraggio dipende da materiale, rivestimento, attrito e componente assemblato.
Sono documentate impronte H (Phillips) e Z (Pozidriv) per le esecuzioni inox. Indicare il tipo richiesto; gli utensili non sono intercambiabili.
Configura la richiesta
Indica il diametro e scrivi la lunghezza richiesta nelle specifiche, insieme a materiale, finitura e quantità. Dueemme confermerà la fornitura in offerta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
