Vite a testa esagonale flangiata, liscia o zigrinata
Quote geometriche DIN, materiali e finiture della stessa tipologia in una sola scheda. Specificare la lunghezza richiesta liberamente nella richiesta d’offerta.
DIN 6921
- Norma dimensionale
- DIN 6921
- Passo
- Grosso
- Impronta
- Esagono esterno
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.

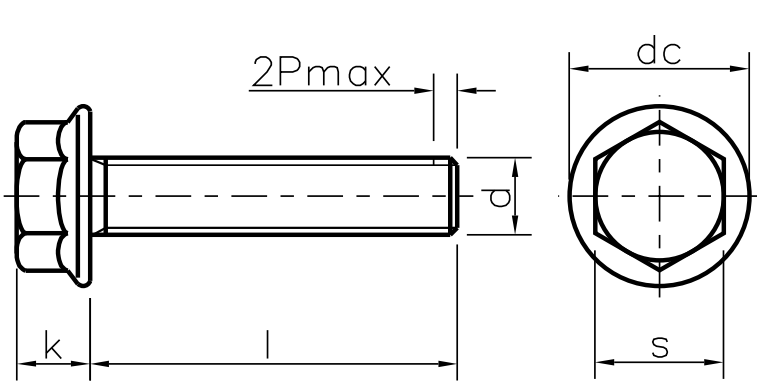

Disegno tecnico
Disegno di riferimento da catalogo Berardi. Quote in mm; schema non in scala.
- d
- Diametro nominale
- s
- Apertura di chiave
- k max.
- Altezza massima testa
- dc max.
- Diametro massimo flangia
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| d | s | k max. | dc max. |
|---|---|---|---|
| M5 | 8 | 5.4 | 11.8 |
| M6 | 10 | 6.6 | 14.2 |
| M8 | 13 | 8.1 | 18 |
| M10 | 15 | 9.2 | 22.3 |
| M12 | 16 | 11.5 | 26.6 |
Quote DIN da catalogo Berardi. I diametri e le quote non costituiscono un elenco di disponibilità. Le lunghezze e l’estensione della parte filettata si definiscono nella richiesta.
Materiali, classi, finiture e trattamenti
| Materiale | Classe | Finitura |
|---|---|---|
| Acciaio | 4.8 | Zincato bianco |
| Acciaio | 8.8 | Non rivestito; zincato bianco |
| Acciaio | 10.9 | Da specificare |
| Inox A2 | Classe da specificare secondo ISO 3506-1 | Da specificare |
| Inox A4 | Classe da specificare secondo ISO 3506-1 | Da specificare |
Materiale, classe, rivestimento ed esecuzione devono essere concordati in offerta; non tutte le combinazioni sono implicite. Le quote geometriche non indicano la disponibilità per materiale. Per acciai ad alta resistenza con rivestimenti elettrolitici definire i requisiti contro l’infragilimento da idrogeno secondo ISO 4042.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Norma, tipologie e impiego
Specificare flangia liscia o zigrinata e filetto parziale o completo. La zigrinatura può modificare attrito e superficie di appoggio e non equivale automaticamente a un sistema antisvitamento qualificato. Le esecuzioni correlate EN 1665 devono essere controllate sul disegno: non sono automaticamente identiche a DIN 6921.
Configura la richiesta
Indica il diametro e scrivi la lunghezza richiesta nelle specifiche, insieme a materiale, finitura e quantità. Dueemme confermerà la fornitura in offerta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
