Vite a testa esagonale interamente filettata, categoria C
Geometria, tipologie, materiali e finiture in una sola scheda. Lunghezza richiesta e requisiti di fornitura si definiscono nella richiesta d’offerta.
DIN 558 / UNI 5725 - ISO 4018
- Norma dimensionale
- DIN 558
- Passo
- Grosso
- Impronta
- Esagono esterno
- Unità
- mm
Immagine rappresentativa della geometria. Materiale e trattamento sono indicati separatamente.

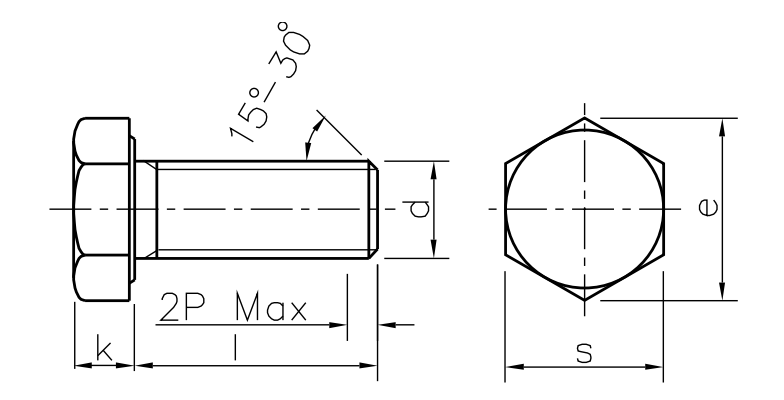

Disegno tecnico
Disegno di riferimento da catalogo Berardi. Quote in mm; schema non in scala.
- d
- Filetto nominale
- s
- Chiave
- e min.
- Minimo sugli spigoli
- k
- Altezza testa
Quote geometriche di riferimento
Quote in mm. Le lunghezze di fornitura non sono elencate: indicare la lunghezza richiesta nella richiesta d’offerta.
| d | s | e min. | k |
|---|---|---|---|
| M3 | 5.5 | 6.01 | 2 |
| M4 | 7 | 7.66 | 2.8 |
| M5 | 8 | 8.79 | 3.5 |
| M6 | 10 | 11.05 | 4 |
| M8 | 13 | 14.38 | 5.3 |
| M10 | 17 | 18.9 | 6.4 |
| M12 | 19 | 21.1 | 7.5 |
Quote DIN del catalogo Berardi. Il riferimento ISO 4018 è correlato: le chiavi ISO per M10 e M12 differiscono dalla presente tabella DIN. Specificare norma ed esecuzione nella richiesta.
Materiali, classi, finiture e trattamenti
| Materiale | Classe / esecuzione | Finitura |
|---|---|---|
| Acciaio | 4.8 | Non rivestito; zincato bianco |
Materiale, classe, tolleranza e finitura si confermano in offerta. Le righe dimensionali non indicano disponibilità per materiale; non tutte le combinazioni sono implicite.
Documentazione
Scarica scheda Dueemme ↓| Documento | Stato |
|---|---|
| Dichiarazione di conformità | Da concordare in fase d’ordine |
| Certificato materiale | Da concordare in fase d’ordine |
| Documento EN 10204 2.2 | Da concordare in fase d’ordine |
| Certificato EN 10204 3.1 | Da concordare in fase d’ordine |
| Rapporto dimensionale | Da concordare in fase d’ordine |
| Rapporto trattamento | Da concordare in fase d’ordine |
| Altra documentazione | Da concordare in fase d’ordine |
I documenti di lotto non sono inclusi automaticamente: indicare quelli necessari nella RFQ.
Norma, tipologie e impiego
La categoria C indica il grado di precisione del prodotto e non la classe di resistenza del materiale. Questa tipologia va distinta dalle viti a testa esagonale di categoria A/B DIN 933 / ISO 4017 già presenti nel catalogo. Filettatura metrica a passo grosso, gambo interamente filettato; la lunghezza richiesta si indica liberamente in offerta.
Configura la richiesta
Indica il diametro e scrivi la lunghezza richiesta nelle specifiche, insieme a materiale, finitura e quantità. Dueemme confermerà la fornitura in offerta.
La misura che cerchi, anche su specifica
Altri diametri, lunghezze, materiali e trattamenti sono valutabili su richiesta. Per produzioni dedicate definiamo geometria, requisiti e quantitativi minimi insieme al cliente.
Invia la tua specifica →
